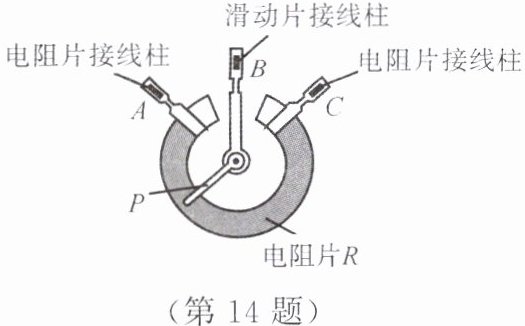

14. 如图所示为旋转式变阻器的结构图,$ A $、$ B $、$ C $ 为变阻器的三个接线柱,$ P $ 为旋钮触片。将该变阻器接入电路中来调节灯泡的亮度,当顺时针旋转旋钮触片时,灯泡变亮,则应连接接线柱A、B(填“$ A $、$ B $”“$ B $、$ C $”或“$ A $、$ C $”)和灯泡串联后接入电路中。

答案： A、B 串

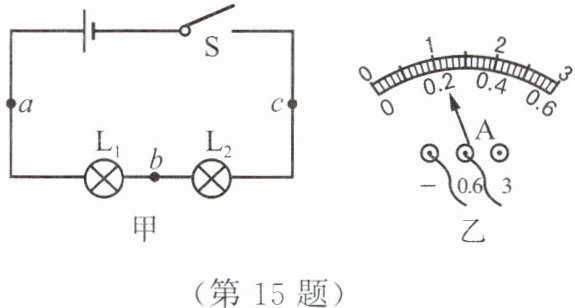

15. 在“探究串联电路的电流特点”的实验中,小虹同学选用两个不同的小灯泡组成了如图甲所示的串联电路,然后把一个电流表分别接在 $ a $、$ b $、$ c $ 三处去测量电流。

(1)她先把电流表接在 $ a $ 处,闭合开关后,发现两个小灯泡的亮度不稳定,电流表的指针也来回摆动。电路中的故障可能是______(填字母)
A. 某段导线断开
B. 某接线柱处接触不良
C. 某小灯泡被短路
D. 电流表被烧坏
(2)她排除故障后,重新闭合开关,电流表的指针指示位置如图乙所示,则所测得的电流值为______安。

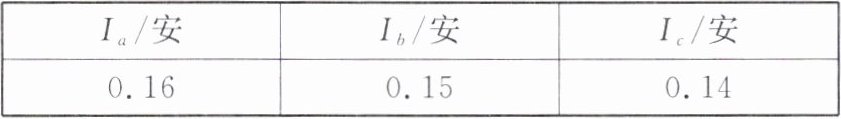

(3)她测量了 $ a $、$ b $、$ c $ 三处的电流,又改变小灯泡的规格进行了多次实验,其中一次实验的测量数据如下表所示。分析数据时,她发现三处的测量值有差异。下列分析中,正确的是______(填字母)
| $ I_a $/安 | $ I_b $/安 | $ I_c $/安 |
| $ 0.16 $ | $ 0.15 $ | $ 0.14 $ |

A. 可能是测量误差造成的
B. 是没有对电流表调零造成的
C. 串联电路中各处的电流本来就不相等
D. 电流从电源正极流向负极的过程中越来越小
(1)B
(2)0.22
(3)A

答案：
(1) B
(2) 0.22安
(3) A
