《2025年单元学习指导与练习八年级科学上册浙教版》

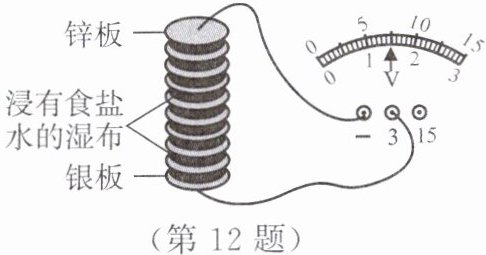

12. 意大利人伏打于 $ 1791 $ 年发明了最早的电池——伏打电堆。小嘉仿造了一个伏打电堆,并用电压表测量其电压,如图所示。此电堆的正极是银板(填“锌板”或“银板”)；要使其电压达到 $ 6 $ 伏,需要串联______4个这样的电堆。

答案： 银板 4

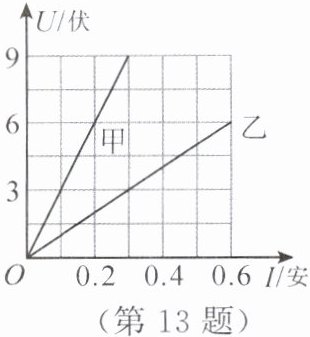

13. 如图所示为甲、乙两个电器元件的电流与电压的关系图。
(1)随着电流的增大,甲元件的电阻不变(填“增大”“不变”或“减小”)。
(2)若将甲、乙两个元件都并联在 6 伏电源的两端,则电路中的总电流为0.8安。

答案： （1）不变 （2）0.8安

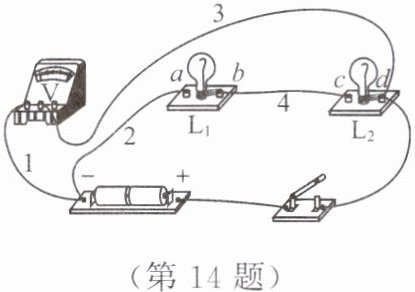

14. 在如图所示的实物电路中,电压表测量的是L₁和L₂(或电源）两端的电压。若要使电压表测量电灯 $ L_1 $ 两端的电压,只需将导线3(填“$ 1 $”“$ 2 $”“$ 3 $”或“$ 4 $”)的右端改接到b或c(填字母)接线柱上即可。

答案： L₁和L₂(或电源） 3 b或c

15. 按如图所示的电路研究电流与电压的关系。已知电源电压为 $ 6 $ 伏,$ R_1 $ 为定值电阻,滑动变阻器 $ R_2 $,标有“$ 20 \Omega \quad 1 A $”的字样,电流表的量程为“$ 0 \sim 0.6 A $”,电压表的量程为“$ 0 \sim 15 V $”。
(1)闭合开关后,电流表无示数,电压表的示数接近电源电压,出现此故障的原因可能是R₁断路。
(2)若 $ R_1 = 6 $ 欧,为保证电路安全,滑动变阻器允许接入电路的最小阻值为4欧。

答案： （1）R₁断路 （2）4欧

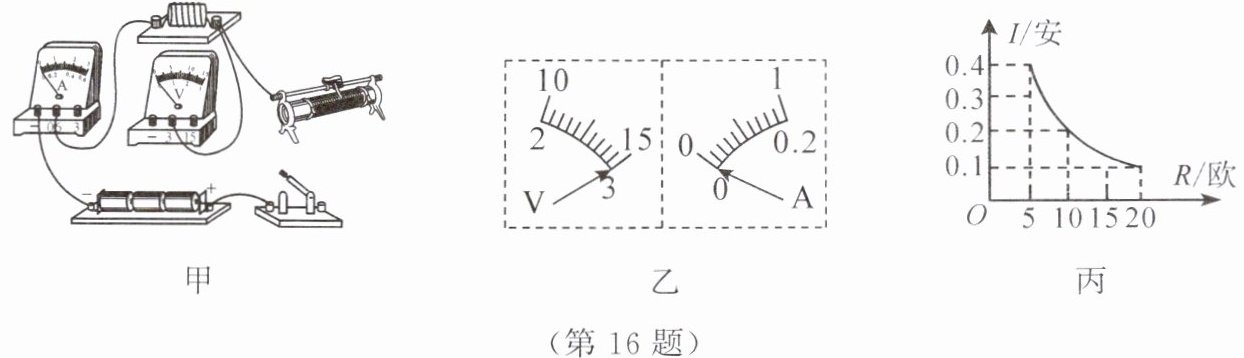

16. 小嘉在做“探究电流与电压、电阻的关系”的实验,可选择的器材有新干电池三节,$ 5 $ 欧、$ 10 $ 欧、$ 20 $ 欧、$ 30 $ 欧的定值电阻各一个,规格为“$ 30 \Omega \quad 0.5 A $”的滑动变阻器一个,电压表、电流表、开关各一个,导线若干。

(1)请用笔画线代替导线,将图甲中的电路连接完整,要求导线不能交叉,且滑动变阻器的滑片向右移动时,电流表的示数变大。
(2)正确连接电路后,将滑动变阻器的滑片置于阻值最大处,闭合开关,小嘉发现两电表的指针处于如图乙所示的位置,则电路故障可能是______。

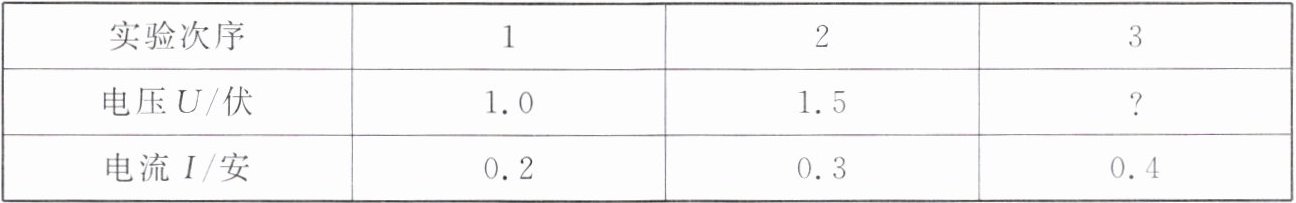

(3)排除故障后,小嘉开始探究电流与电压的关系,他测得的几组电流、电压数值如下表所示,在第 $ 3 $ 次实验中,电压表的示数为______伏。
| 实验次序 | $ 1 $ | $ 2 $ | $ 3 $ |
| 电压 $ U / $ 伏 | $ 1.0 $ | $ 1.5 $ | $? $ |
| 电流 $ I / $ 安 | $ 0.2 $ | $ 0.3 $ | $ 0.4 $ |

(4)探究电流与电阻的关系时,小嘉根据测得的实验数据绘制出电流 $ I $ 随电阻 $ R $ 变化的关系图像,如图丙所示。当他用 $ 30 $ 欧的电阻替换 $ 20 $ 欧的电阻后,发现实验无法进行下去,为继续用 $ 30 $ 欧的电阻完成探究,在不改变前面几次实验的前提下,如果只采用调整电源电压的方法(可不用干电池),那么可以选择的电源电压的范围是______。

答案：
（1）如图所示 （2）定值电阻断路(或接触不良等） （3）2 （4）2～4伏
