《2025年单元学习指导与练习八年级科学上册浙教版》

6. 小明用有“$ 0 \sim 3 $ 伏”和“$ 0 \sim 15 $ 伏”两个量程的电压表测电压时,电压表“$ - $”接线柱已接入电路,用“$ 0 \sim 15 $ 伏”量程试触时,指针位置如图所示,则下一步实验操作应是(D)

A.直接接入 $ c $ 接线柱,然后读数
B.直接接入 $ b $ 接线柱,然后读数
C.断开开关,接入 $ c $ 接线柱,闭合开关后读数
D.断开开关,接入 $ b $ 接线柱,闭合开关后读数

答案： D

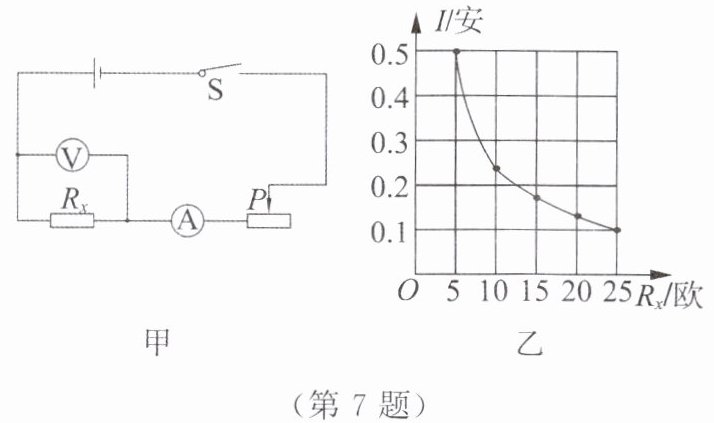

7. 某同学利用如图甲所示的电路图进行实验,电源电压恒为 $ 3 $ 伏,更换 $ 5 $ 个定值电阻 $ R_x $,得到如图乙所示的图像。下列叙述中,正确的是(D)

A.该同学研究的是电流和电压的关系
B.实验中电压表的示数保持 $ 0.5 $ 伏不变
C.滑动变阻器阻值变化范围是 $ 1 \sim 5 $ 欧
D.将 $ R_x $ 从 $ 5 $ 欧换成 $ 10 $ 欧后,应将滑片 $ P $ 向左移

答案： D

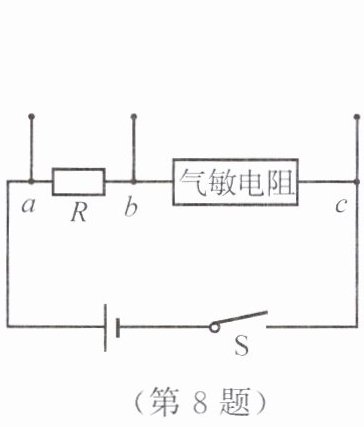

8. 如图所示为某简易煤气检测电路,其中气敏电阻的阻值随煤气浓度的升高而减小。若输出信号的仪表选用电压表或电流表,闭合开关 $ S $,当煤气浓度升高时,要求仪表的示数增大,则应(A)

A.选用电压表,并将其接在 $ a $、$ b $ 之间
B.选用电压表,并将其接在 $ b $、$ c $ 之间
C.选用电流表,并将其接在 $ b $、$ c $ 之间
D.选用电流表,并将其接在 $ a $、$ c $ 之间

答案： A
