《2025年第一学堂九年级物理全一册教科版》

17. 如图所示，验电器的工作原理是同种电荷互相排斥；当用与丝绸摩擦过的玻璃棒去接触验电器的金属球后，验电器的金属箔因为带上正电荷(选填“正电荷”或“负电荷”)而张开。

答案： 同种电荷互相排斥　正电荷

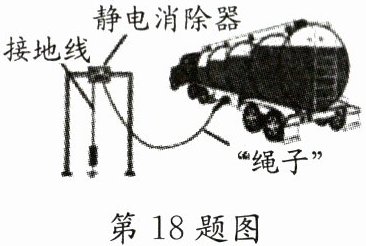

18. 如图所示的运油车正在卸油，快速流出的油和油罐由于摩擦起电现象会积累过多电荷，为防止发生事故，将一条“绳子”把运油车与静电消除器相连，“绳子”芯应是导体(选填“导体”或“绝缘体”)。若多余的电子经静电消除器上的接地线流向大地，则接地线中的电流方向向上(选填“向上”或“向下”)。

答案： 摩擦起电　导体　向上

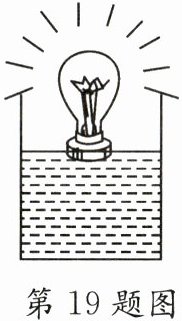

19. 小明买了一个“神奇”的灯泡，将它放在自来水中，灯泡能发光，如图所示。此过程中，自来水相当于开关。小明猜想，该灯泡内部一定有电源。

答案： 开关　电源

20. 行进中的轿车若需右转弯，先打开右转向灯，这时车的前后的右转向灯便同时闪烁起来，则两个右转向灯是并联连接的，这是因为一个灯泡坏了，另一个仍能(选填“仍能”或“不能”)发光，起到安全警示的作用。

答案： 并联　仍能

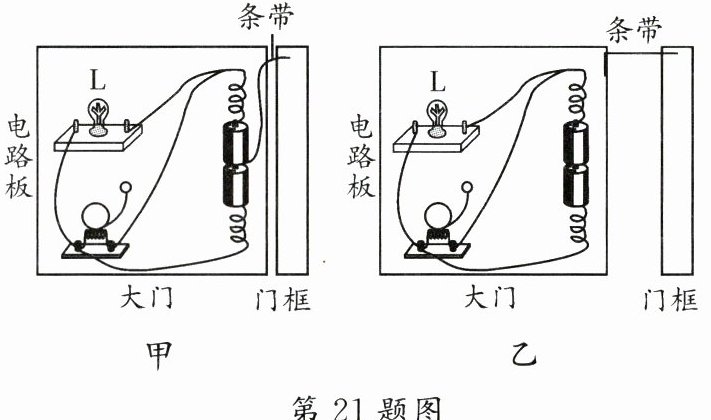

21. 综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间、右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响，条带在电路中起到了电路元件开关的作用，具有优异的绝缘(选填“导电”或“绝缘”)性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯L处发生开路。

答案： 开关　绝缘　开路

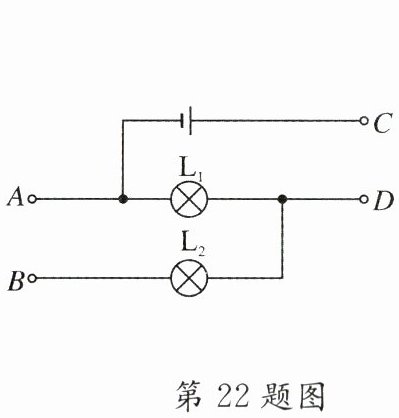

22. 如图所示，若只需L₁发光，则用导线连接C、D接线柱；若连接B、C接线柱，则L₁、L₂串联；若使灯L₁、L₂并联，则接线柱A与B连接，接线柱C与D连接。

答案： C、D　串　B　D

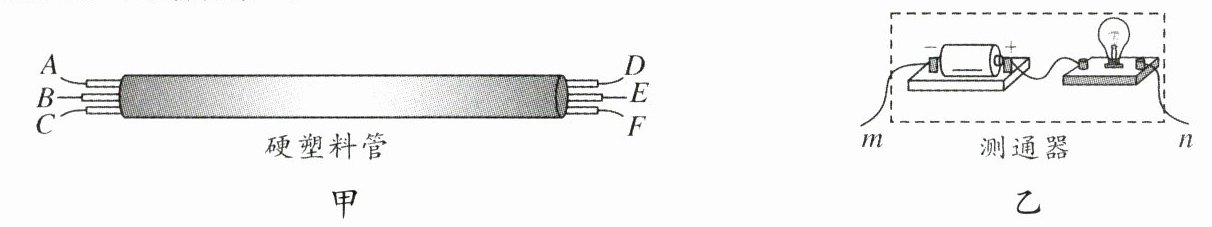

23. 如图甲所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端，可以用如图乙所示的测通器来测试，其操作过程如下：
(1)连接A和B，将测通器的m连接在D上。当n连接F时小灯泡发光，连接E时小灯泡不发光。由此可以确定C、E为同一导线的两端。
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与E相连时，另一端只需接触一根导线就能将另两根导线辨别开。

答案：
(1)C、E　
(2)E
