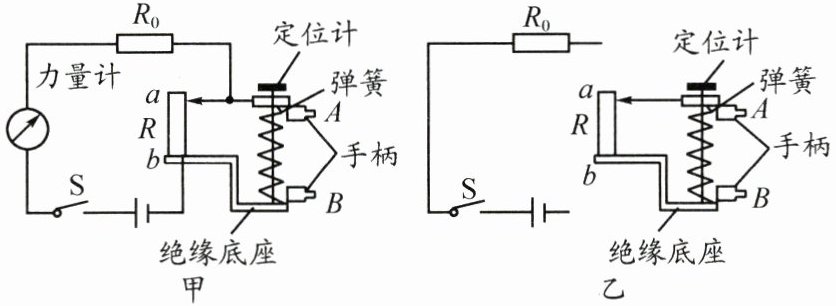

6. (4分)如图甲所示是同学们自己发明的电子握力器的模拟电路。电源电压3V不变,滑动变阻器R的最大值为25Ω,b端固定在绝缘底座上,手柄A与滑动变阻器的滑片固定在一起,握力为零时,滑片处于a端,R₀为定值电阻。力量计由一个电流表(量程为0~0.6A)改装而成。使用时,先闭合开关S,再用手握住手柄A向下运动压缩弹簧,握力就显示在力量计表盘上。

(1)R₀的作用是保护电路。
(2)当握力增加时,力量计的示数也随之增大,请结合图分析其原因:当握力增加时，滑片下移，R接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，即由电流表改装力量计的示数也随之增大。
(3)当握力器的握力最大时,力量计示数为最大值(即电流表达到最大值),力量计的零刻度线对应原电流表的示数为0.1A。

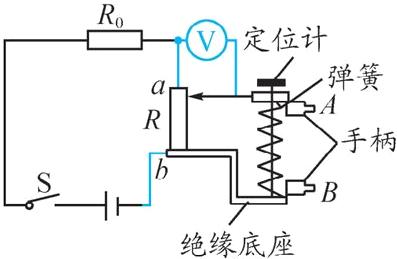

(4)改装设计:用电压表代替电流表做力量计,乙图已画出部分电路,请在乙图中补充完成电路的设计。要求:当握力为零时,力量计(电压表)的示数为零。

答案：
6.
(1)保护电路
(2)当握力增加时，滑片下移，R接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，即由电流表改装力量计的示数也随之增大
(3)0.1
(4)
