6. (4分)现有器材:电源(电压有4 V、6 V、8 V、10 V、12 V和14 V六挡)、电流表、电压表和开关各两个、滑动变阻器(标有"20 Ω 2 A"字样)、待测小灯泡(标有"2.5 V"字样)和待测电阻Rₓ各一个,以及导线若干。小华要做"用电流表、电压表测电阻"实验,小红同时要做"测定小灯泡的电功率"实验,但由于变阻器只有一个,两位同学讨论后,设计实验方案并分配器材,然后使用各自分得的器材进行合理的实验。实验中,小华发现电路中电流表的最小示数为0.2 A,小红观察到当小灯泡正常发光时电流表的示数为0.4 A。
(1)根据小华实验的相关信息:
①在虚线框内画出小华实验的电路图;

②电流最小时测得的电阻值Rₓ为20Ω。
(2)根据小红实验的相关信息:
①计算小灯泡的额定功率Pₑₘ=1W。
②通过计算说明实验中小红可以选择的电源电压挡位有哪些?

答案：
6.

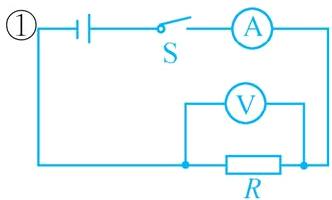

(1)①
②20
(2)①1W
②因小红实验中，小灯泡正常发光，故U≥2.5V①；小红实验中，小灯泡与滑动变阻器串联，当滑动变阻器的最大电阻连入电路中时，根据欧姆定律和串联电路电压的规律，电源电压最大值：U=Uₗ+Iₗ×R滑大=2.5V+0.4A×20Ω=10.5V②。由①②得：小红实验中选择的电源电压挡位为4V、6V、8V、10V。
