《2025年第一学堂九年级物理全一册教科版》

14. 如图所示是科技小组设计的一种温度自动控制报警装置电路图,以下说法中

错

误

的是(C)

A.温度计中的水银是导体
B.自动报警器的触点类似一种开关
C.自动报警器中的电磁铁运用了电磁感应现象
D.温度达到90 ℃,红灯亮

答案： C

15. 如图所示是小华家的电能表表盘。小华断开其他用电器,只将规格为"220 V 950 W"的电水壶接入电路,测得2 min内电能表转盘转过70圈,则以下选项中正确的是(B)

A.小华家本月用电一定是931.6 kW·h
B.电水壶的实际功率是840 W
C.电水壶的实际工作电压等于220 V
D.电能表的转盘转得越快,电能表所在电路消耗的电能越多

答案： B

16. 火箭用液态气作为燃料,因为液态氢具有较高的热值;汽车用水作为冷却剂,是因为水的比热容较大。

答案： 16.热值 比热容

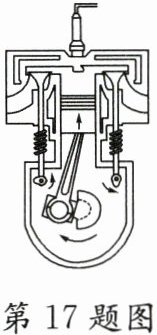

17. 如图所示是四冲程汽油机工作状态示意图,由图可以看出,此时它正处在压缩冲程;为了降低汽油机汽缸的温度,汽缸外有一个水箱,使汽缸被水包围着,这是通过热传递的方式减少汽缸内能的。

答案： 17.压缩 热传递

18. 一杯水的比热容等于(选填"大于""小于"或"等于")一桶水的比热容;将质量、初温都相同的铝、铁两球,浸没在沸水中煮较长一段时间后,从沸水中吸热较多的是铝(选填"铝"或"铁")球。(cₐₗ＞cₜₑ)

答案： 18.等于 铝

19. 某同学利用如图所示电路,探究"导体电阻的大小与其横截面积的关系",图中甲、乙、丙是镍铬合金丝。实验中,选用的电阻丝是甲和乙,电阻R在电路中的作用是保护电路。

答案： 19.甲和乙 保护电路

20. 超导体不能(选填"能"或"不能")用来作为电炉的发热丝。各种插座、插头的外壳都采用了橡胶、塑料等材料,是因为这些材料都是良好的绝缘体(选填"导体""绝缘体"或"半导体")。

答案： 20.不能 绝缘体

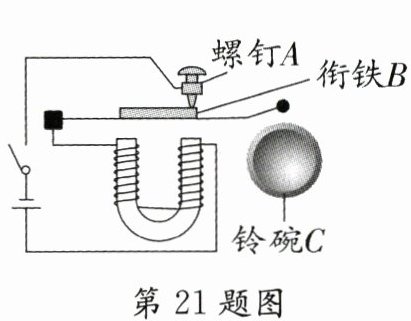

21. 如图所示电铃电路,闭合开关,电磁铁产生磁性,吸引衔铁B,鼓槌下移敲击铃碗发声,但同时A和B分离,电路断开,电磁铁失去磁性,B与螺钉A接触,又将电路接通。如此反复,电铃持续发声。

答案： 21.衔铁B 螺钉A

22. 如图所示,当开关S₁、S₂都断开时,能亮的灯是L₁、L₃;当开关S₁闭合、S₂断开时,能亮的灯是L₃。

答案： 22.L₁、L₃ L₃
