11. (2024·赤峰)如图所示电路,电源电压为6V恒定不变,R为热敏电阻,其阻值随温度变化关系如表所示。定值电阻R₀阻值为200Ω,闭合开关后,下列说法正确的是(C)



A.温度升高时,电流表示数变小
B.温度升高时,电压表示数变小
C.温度降低时,电压表示数与电流表示数的比值不变
D.当温度为30℃时,电路总功率为0.18W

答案： C

12. 一个标有“220V 1100W”的电热器,当通过它的电流为4A时,它的实际功率为(B)

A.176W
B.704W
C.880W
D.1100W

答案： B

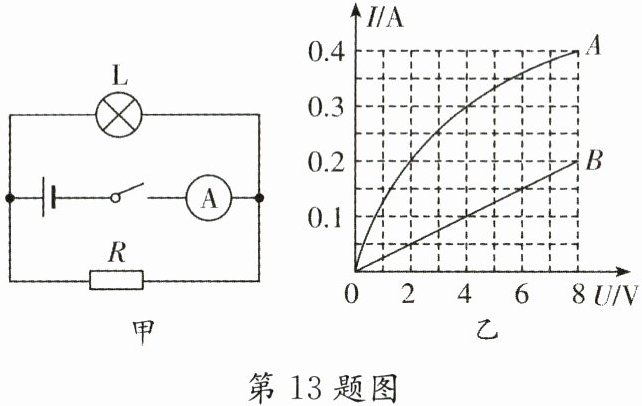

13. 小灯泡L和定值电阻R接在如图甲所示的电路中,其两者的I-U关系图像如图乙所示,下列说法中正确的是(D)

A.图乙中曲线A表示电阻R的I-U关系图像
B.当电源电压为4V时,电流表示数为0.5A
C.当电源电压为4V时,小灯泡L的实际功率为1.6W
D.如果将小灯泡L和电阻R串联接在电压为10V的电源两端,电路消耗的总功率为2W

答案： D

14. 如图所示,电源电压不变,只闭合开关S₁后,电流表的示数为0.4A;断开开关,将电流表和电压表的位置互换,再将开关S₁、S₂均闭合后,电流表的示数为1A,电压表的示数为6V。下列说法错误的是(B)

A.电源电压为6V
B.电阻R₂的阻值为15Ω
C.两表位置互换前后,电阻R₁两端的电压之比为2:5
D.两表位置互换前后,电阻R₂的功率之比为9:25

答案： B

二、不定项选择题(每小题3分,共12分)
15. 如图所示,电源电压恒为3V,灯泡L₁标有“3V 0.75W”,L₂标有“4V 1W”的字样,忽略温度对灯丝电阻的影响,闭合开关S₁、S₂时,下列说法正确的是(D)
A. L₂不能正常发光,但要比L₁亮一些
B. 电压表不能测量电源电压
C. 电流表示数等于两灯电流大小之和
D. 若电流表无示数,但L₂发光且电压表有示数,则可能是L₁开路



16. (2024·包头)许多汽车的后视镜配备了如图甲所示的加热装置,该装置有“低温”除雾和“高温”除霜功能,保持镜面清晰,确保驾驶安全。其内部电路如图乙所示,R₁和R₂为加热电阻。下列分析正确的是(D)
A. 除雾状态,电路中只有R₁工作
B. 除霜状态,电路中只有R₂工作
C. 除雾状态,电路的总电流最大
D. 除霜状态,电路的总功率最大
17. (2024·枣庄)如图所示,电源电压保持不变,R₂=2R₁,滑动变阻器标有“20Ω 1A”字样,闭合S₁,断开S₂,滑动变阻器的滑片P位于最右端时,电压表的示数为3V,电路的总功率为P₁;当闭合S₂,断开S₁,滑动变阻器的滑片P移至中点时,电压表示数为1.2V,电路的总功率为P₂,下列说法正确的是(D)
A. P₁:P₂=4:5
B. 电源电压为12V
C. R₁阻值为40Ω
D. 电路的最大功率为2.7W

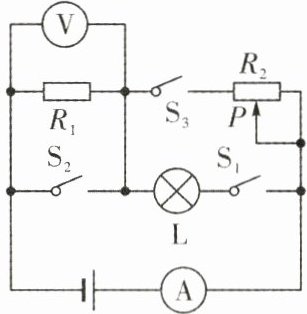

18. 如图所示电路中,电源电压恒定不变,小灯泡L标有“6V 2.4W”字样(不考虑温度对灯丝电阻的影响),滑动变阻器R₂标有“40Ω 2A”字样,R₁是定值电阻,电压表量程为0~3V,电流表量程为0~0.6A。闭合开关S₁、S₂,断开开关S₃,小灯泡L恰好正常发光。将R₂的滑片P移至最右端,闭合开关S₃,断开开关S₁、S₂,此时电压表示数为U₁,R₂消耗的功率为P₁;向左移动滑片P至某点,此时电压表示数为U₂,R₂消耗的功率为P₂。已知U₁:U₂=2:3,P₁:P₂=8:9。下列说法中正确的是(CD)
A. 电源电压为9V
B. 定值电阻R₁的阻值是10Ω
C. 保障电路元件安全的前提下,电路最小电功率为0.6W
D. 保障电路元件安全的前提下,当滑动变阻器R₂连入电路的阻值为30Ω时,电路的总功率最大

答案： 15.D 16.D 17.D 18.CD
