27. (6分)如图所示,电源电压为12 V,且保持不变,滑动变阻器R₁上标有"100 Ω 1 A"字样。当只闭合开关S时,电流表的示数为1 A,当开关S、S₁同时闭合时,电流表的示数为1.5 A。求:
(1)电流表的示数为1.5 A时,R₁接入电路的阻值;
(2)当开关S、S₁同时闭合,且滑动变阻器R₁接入最大阻值时,电路消耗的总功率。

答案： 27.解：
(1)当闭合开关S时，只有R₂接入电路，则I₂=1A，当开关S、S₁同时闭合时，R₁与R₂并联接入电路，电流表测干路电流，由于并联电路支路间互不影响，所以通过R₂的电流不变，根据并联电路干路电流等于各支路电流之和可知：I₁=I-I₂=1.5A-1A=0.5A，由欧姆定律可得，R₁接入电路的阻值：R'₁=U/I₁=12V/0.5A=24Ω。
(2)当开关S、S₁同时闭合，且滑动变阻器R₁接入最大阻值时，通过R₁的电流：I'₁=U/R₁=12V/100Ω=0.12A，由于并联电路支路间互不影响，所以通过R₂的电流不变，所以，I'=I₂+I'₁=1A+0.12A=1.12A，则电路消耗的总功率：P=UI'=12V×1.12A=13.44W。
答：
(1)电流表的示数为1.5A时，R₁接入电路的阻值为24Ω；
(2)当开关S、S₁同时闭合，且滑动变阻器R₁接入最大阻值时，电路消耗的总功率为13.44W。

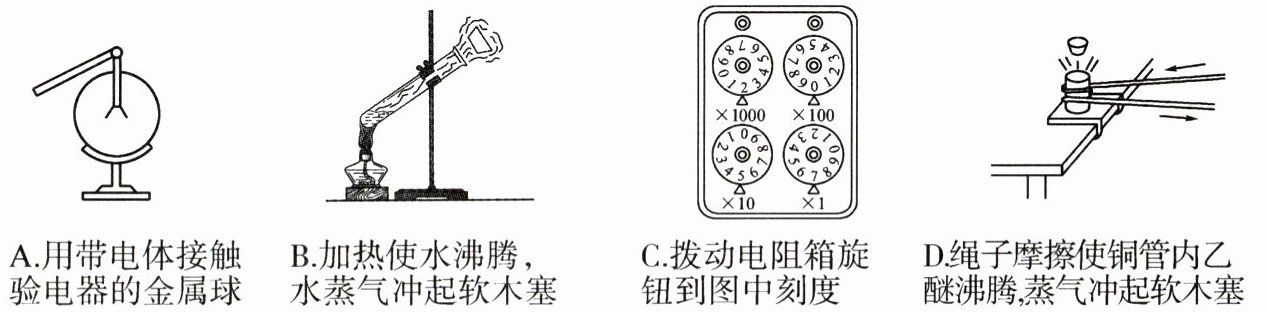

28. (5分)阅读如图所示的四个实验相关说明后,请按要求完成填空。

A.用带电体接触验电器的金属球
B.加热使水沸腾,水蒸气冲起软木塞
C.拨动电阻箱旋钮到图中刻度
D.绳子摩擦使铜管内乙醚沸腾,蒸气冲起软木塞
(1)图A中,用带电体接触验电器的金属球后,金属箔会张开一定角度,是由于同种电荷互相排斥。
(2)图B的实验中,燃料燃烧放出热量(选填"温度"或"热量");水沸腾后,水蒸气推动活塞迅速冲出管口,水蒸气的内能会减少,在活塞被推出的过程中,同时管口出现了白雾。
(3)图C中,电阻箱的读数为2057Ω。
(4)图D中的实验现象,说明通过做功的方式可以改变物体的内能。

答案： 28.
(1)同种电荷互相排斥
(2)热量 减少
(3)2057
(4)做功

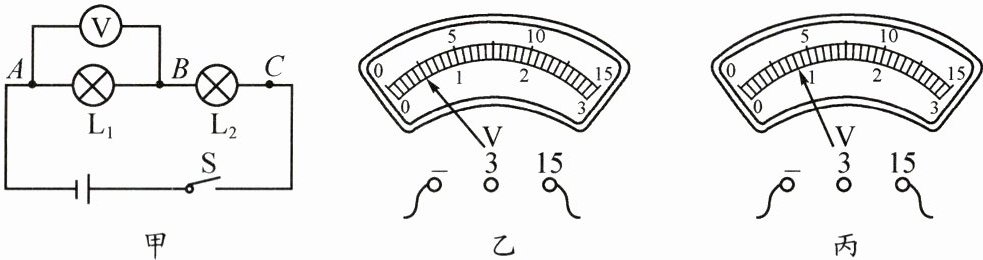

29. (6分)小明"探究串联电路的电压关系"的实验电路如图甲所示。

(1)为了使探究得出的结论具有普遍意义,L₁、L₂应该选择规格不同(选填"相同"或"不同")的小灯泡。闭合开关前,发现电压表的指针指在零刻度的左侧,造成这种现象的原因是没有调零。
(2)小明根据图甲正确连接好电路,闭合开关,电压表示数如图乙所示,为了使实验结果更准确,接下来他应该换用0～3V的量程。
(3)小明按照正确的方法测出了L₁、L₂两端电压分别是U₁=2.5 V,U₂=1.5 V,AC之间的电压Uₐₙ的示数如图丙所示,读出Uₐₙ=4V,并得出实验结论。
(4)此实验存在的不足是实验的次数太少。
(5)改进的方法是换用不同规格的灯泡进行多次实验。

答案： 29.
(1)不同 没有调零
(2)换用0～3V的量程
(3)4
(4)实验的次数太少
(5)换用不同规格的灯泡进行多次实验
