10. 小明用如图所示的器材探究影响电阻大小的因素。A、B为长度一样的镍铬合金丝，B的横截面积比A的大。下列说法正确的是(D)

A.小灯泡越亮，表示接入的镍铬合金丝的电阻越大
B.利用此装置只能探究导体电阻的大小和横截面积的关系
C.灯泡亮度反映接入镍铬合金丝电阻的大小，这利用了控制变量法
D.为了准确比较两条镍铬合金丝的电阻大小，可在电路中串联一个电流表

答案： D

11. 电动车作为一种便捷的代步工具，受到越来越多人的青睐。然而，骑行电动车也需要遵守交通法律法规，其中就包括上路行驶的电动车必须符合新国标标准。如图所示的新国标电动车蓄电池的电压最可能为(C)

A.1.5V
B.5V
C.48V
D.380V

答案： C

12. 在如图所示的电路中，接通电路后各部分电路都正常；如果将电流表与L₂互换位置，那么(C)

A.电流表的示数将变小，电压表的示数将变小
B.电流表的示数将变大，电压表的示数将不变
C.电流表的示数将不变，电压表的示数将变小
D.电流表的示数将不变，电压表的示数将不变

答案： C

13. 如图甲所示电路，若电源电压为3V，使用适当的量程后，闭合开关，电压表的示数如图乙所示，则(C)

A.小灯泡L₁、L₂是串联，电压表测的是L₂两端的电压
B.小灯泡L₁、L₂是并联，电压表测的是L₁两端的电压
C.L₁两端的电压是0.5V，L₂两端的电压是2.5V；若开关断开，电压表示数为3V
D.L₁两端的电压是2.5V，L₂两端的电压是0.5V；若开关断开，电压表示数为0V

答案： C

14. 《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。超导材料可以应用在(B)

A.电热毯
B.电动汽车动力系统
C.电热水壶
D.充电暖手宝

答案： B

二、不定项选择题(每小题2分，共8分)
15. 下列说法正确的是(B)
A. 只要导体内自由电荷移动，就能形成电流
B. 在闭合电路中要得到持续电流就必须有电源
C. 在串联电路中，有一个用电器开路，其余用电器均能工作
D. 在并联电路中，有一个用电器被短路，其余用电器仍可照常工作

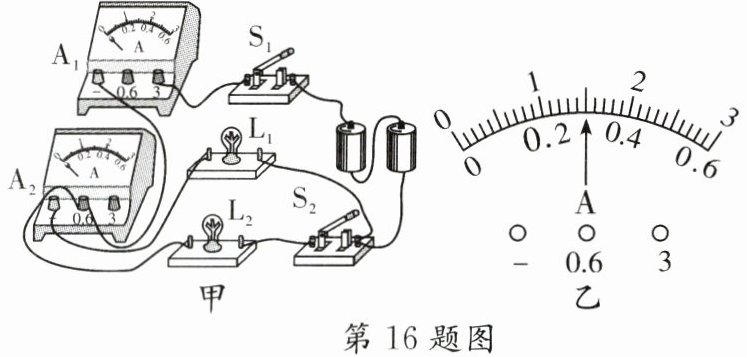

16. 如图甲所示电路，闭合开关S₁、S₂时，灯泡L₁和L₂发光，电流表A₁、A₂的指针指在同一位置如图乙所示。下列说法中正确的是(AD)
A. 通过灯泡L₂的电流为1.2A
B. 取下灯泡L₂，电流表A₁示数变为0
C. 若某时刻只有灯泡L₁熄灭，原因可能是L₁被短路
D. 若只断开开关S₂，电流表A₂仍然有示数

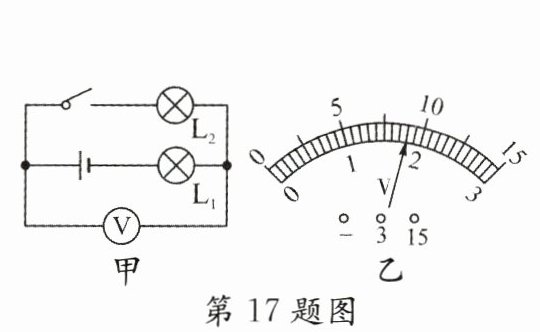

17. 如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述$\underline{错误}$的是(A)
A. L₁两端电压为1.8V
B. L₁两端电压为4.2V
C. L₂两端电压为1.8V
D. L₁和L₂两端电压之和为6V
18. 如图所示是物理兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S(AB)
A. 甲表示数为零，乙表没有示数
B. 再闭合开关S₁，甲表示数大于乙表示数
C. 再闭合开关S₁，甲表示数变大，乙表示数不变
D. 再闭合开关S₁，甲表示数变大，乙表示数变小

答案： 15.B　16.AD　17.A　18.AB
