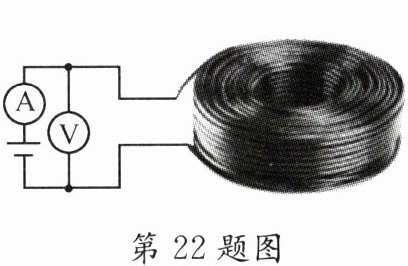

22. 小明发现实验室里有一卷单股导线,他了解到此类电线每米的电阻约为0.3Ω。为了粗略估算电线有多长,小明用电压表、电流表和电源连接成如图所示的电路进行测量。测得电压表的示数为5.4V,电流表的示数为0.3A,则导线的电阻为
18
Ω,这卷电线的长度约为60
m。
答案：
22. 18 60

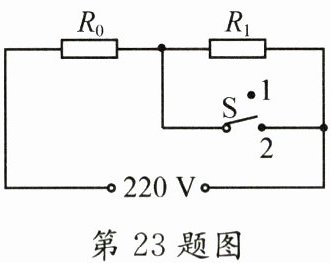

23. 有一种电热水壶常有“烧水”和“保温”两个挡,如图所示是其内部简化电路图。已知R₀=55Ω,R₁=1045Ω,当S接1时,电热水壶处于
保温
(选填“烧水”和“保温”)挡;当S接2时,通电1min产生的热量是52800
J。
答案：
23. 保温 52800
24. 某电熨斗有“低温”“高温”两个挡位,其简化电路如图所示,R₁、R₂是电热丝,R₁=48.4Ω,R₂=96.8Ω,S为旋转式开关。当旋转触片接触到触点1和2时,电熨斗为
低温
挡位。当电熨斗处于高温挡位时,通电1min,电熨斗产生的热量为9×10⁴
J。
答案：
24. 低温 9×10⁴

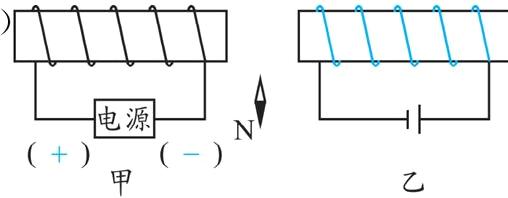

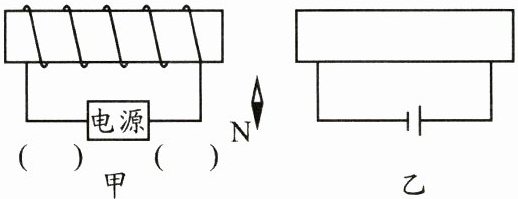

25. (2分) 如图所示,小磁针静止在两个通电螺线管之间,N极竖直向下。请你在甲图括号内标出电源的“+”“-”极,并画出乙图通电螺线管的绕线。
答案：
25.
(1)
25.
(1)
26. (6分)用天然气灶给水加热,在1个标准大气压下,把质量为10kg,温度为20℃的水加热到沸腾。[c水=4.2×10³J/(kg·℃)]求:
(1)水吸收了多少热量?
(2)将10kg温度为20℃的水加热到沸腾,至少需要燃烧多少立方米的天然气? (q天然气=4.2×10⁷J/m³)
(1)水吸收了多少热量?
(2)将10kg温度为20℃的水加热到沸腾,至少需要燃烧多少立方米的天然气? (q天然气=4.2×10⁷J/m³)
答案：
26.解：
(1)水吸收的热量：
Q吸=c水m水(t - t₀)=4.2×10³ J/(kg·℃)×10 kg×(100℃ - 20℃)=3.36×10⁶ J。
(2)由Q放=Vq可得，至少需要燃烧天然气的体积：
V天然气=Q放/q天然气=3.36×10⁶ J / (4.2×10⁷ J/m³)=0.08 m³。
答：
(1)水吸收了3.36×10⁶ J热量；
(2)至少需要燃烧0.08 m³的天然气。
(1)水吸收的热量：
Q吸=c水m水(t - t₀)=4.2×10³ J/(kg·℃)×10 kg×(100℃ - 20℃)=3.36×10⁶ J。
(2)由Q放=Vq可得，至少需要燃烧天然气的体积：
V天然气=Q放/q天然气=3.36×10⁶ J / (4.2×10⁷ J/m³)=0.08 m³。
答：
(1)水吸收了3.36×10⁶ J热量；
(2)至少需要燃烧0.08 m³的天然气。
