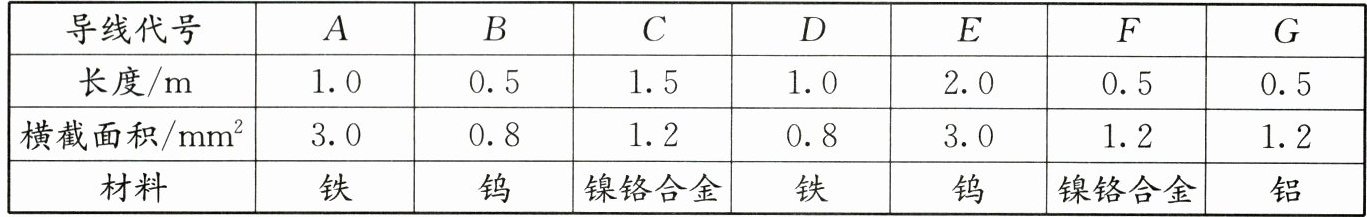

30. (7分)在探究影响导体电阻大小的因素时,小明同学做出了如下猜想:导体电阻的大小可能与导体的长度、横截面积、材料有关。为了验证猜想是否正确,他准备了不同的导体,规格、材料如下表:

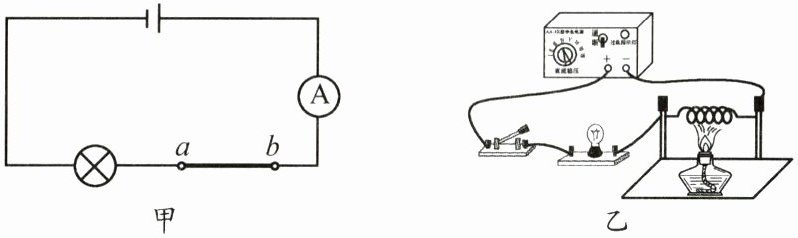

(1)为了验证上述猜想,他设计了如图甲所示的实验电路图。在连接电路时发现,还缺少一个必要的元件,这个元件是
(2)本实验是通过
(3)为了研究导体的电阻与材料的关系,应选用
(4)为了研究导体的电阻与长度的关系,应选用导线C和
(5)如图乙所示,闭合开关后,用酒精灯给钨丝加热,在钨丝温度逐渐升高并发红的过程中,观察到小灯泡的亮度变暗。这个实验说明,钨丝的电阻随温度的升高而
(1)为了验证上述猜想,他设计了如图甲所示的实验电路图。在连接电路时发现,还缺少一个必要的元件,这个元件是
开关
。(2)本实验是通过
灯泡的亮暗或电流表的示数
来比较a、b两点间导体电阻的大小。(3)为了研究导体的电阻与材料的关系,应选用
F、G
(填写导线代号)两根导线进行实验比较。(4)为了研究导体的电阻与长度的关系,应选用导线C和
F
(填写导线代号)进行实验。他正确选择后,将电阻丝分别接入a、b间,闭合开关。实验中,两次电流表指针均有偏转,但第一次的示数小于第二次的示数,说明第一次接入的电阻丝阻值较大
(选填"较大"或"较小");第二次实验中灯泡较亮,你认为原因是第二次接入的电阻小，电路电流大，灯泡的实际功率较大
。(5)如图乙所示,闭合开关后,用酒精灯给钨丝加热,在钨丝温度逐渐升高并发红的过程中,观察到小灯泡的亮度变暗。这个实验说明,钨丝的电阻随温度的升高而
变大
(选填"变大"或"减小")。
答案：
30.
(1)开关
(2)灯泡的亮暗或电流表的示数
(3)F、G
(4)F 较大 第二次接入的电阻小，电路电流大，灯泡的实际功率较大
(5)变大
(1)开关
(2)灯泡的亮暗或电流表的示数
(3)F、G
(4)F 较大 第二次接入的电阻小，电路电流大，灯泡的实际功率较大
(5)变大
B卷(共20分)
一、不定项选择题(每小题2分,共10分。下列各题有一个或两个选项符合题目要求,全部选对得2分,选对未选全得1分,凡有错选或不选均不得分)
1. 下列说法中正确的是(
A. 以天然气为燃料,汽车发动机的效率可以达到100%
B. 火箭加速上升的过程中,燃料燃烧产生的内能一部分转化为火箭的机械能
C. 热值越大的燃料,完全燃烧时放出的热量一定越多
D. 飞轮的转速为1800 r/min的四冲程内燃机每秒钟的做功次数为60次

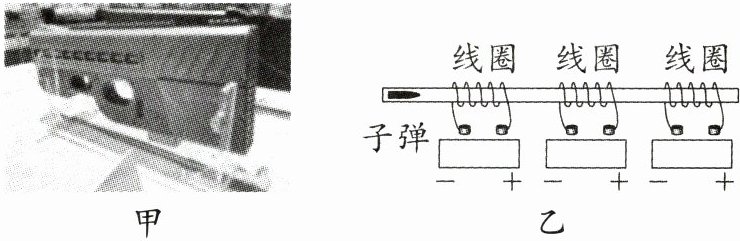

2. 小晋在航展上看到一款电磁枪(如图甲所示),它的能量来自电磁线圈,图乙是其原理图。当线圈中瞬间通入强大电流时,产生的磁力就会将铁做的子弹弹射出去,子弹进入线圈中间位置时断电,继续运动进入下一个线圈,从而不断加速。下列说法正确的是(
A. 通电后,线圈周围存在磁感线
B. 电磁枪是利用电磁感应原理工作的
C. 通电后,线圈的右端为N极,左端为S极
D. 将电源正负极对调后,子弹仍能正常发射
3. 电子量角器简化电路如图所示。电源电压恒定,定值电阻R₀=10 Ω,电压表的量程为0~3 V,电流表的量程为0~0.6 A,O为半圆弧电阻MN的圆心,金属滑片OP与半圆弧接触良好。当旋转角度θ=0°时,电流表的示数为0.45 A;当旋转角度θ=90°时,电压表示数为2.5 V。下列说法正确的是(
A. θ越小,电压表示数越大
B. 电源电压为45 V
C. 半圆弧电阻最大阻值是25 Ω
D. 该装置测量角度范围是0~180°
4. 如图所示的电路中,电源两端电压为U,且保持不变,R₁、R₂和R₃为三个定值电阻,已知R₁=10 Ω。当只闭合开关S₂时,电流表的示数为0.3 A,电路消耗的总功率为P,R₂消耗的电功率为P₂;当三个开关都闭合时,电流表的示数改变了1.5 A,电路消耗的总功率为P',R₂消耗的电功率为P'₂;当只断开开关S₁时,电流表的示数为0.6 A。下列判断正确的是(
A. U=9 V
B. R₂=20 Ω
C. P∶P'=1∶6
D. P₂∶P'₂=1∶8
5. 如图所示,电源电压为4.5 V,电压表量程为0~3 V,电流表量程为0~0.6 A,滑动变阻器规格为"20 Ω 1 A",小灯泡L标有"2.5 V 1.25 W"(灯丝电阻不变)。在保证小灯泡L电流不超出额定电流的情况下,移动滑动变阻器的滑片,下列说法正确的是(
A. 电流表示数变化范围是0.3~0.5 A
B. 电路中允许通过的最大电流为0.6 A
C. 滑动变阻器连入电路的阻值变化范围是4~10 Ω
D. 滑片向右滑动的过程中,电压表与电流表示数的比值变小
一、不定项选择题(每小题2分,共10分。下列各题有一个或两个选项符合题目要求,全部选对得2分,选对未选全得1分,凡有错选或不选均不得分)
1. 下列说法中正确的是(
B
)A. 以天然气为燃料,汽车发动机的效率可以达到100%
B. 火箭加速上升的过程中,燃料燃烧产生的内能一部分转化为火箭的机械能
C. 热值越大的燃料,完全燃烧时放出的热量一定越多
D. 飞轮的转速为1800 r/min的四冲程内燃机每秒钟的做功次数为60次
2. 小晋在航展上看到一款电磁枪(如图甲所示),它的能量来自电磁线圈,图乙是其原理图。当线圈中瞬间通入强大电流时,产生的磁力就会将铁做的子弹弹射出去,子弹进入线圈中间位置时断电,继续运动进入下一个线圈,从而不断加速。下列说法正确的是(
D
)A. 通电后,线圈周围存在磁感线
B. 电磁枪是利用电磁感应原理工作的
C. 通电后,线圈的右端为N极,左端为S极
D. 将电源正负极对调后,子弹仍能正常发射
3. 电子量角器简化电路如图所示。电源电压恒定,定值电阻R₀=10 Ω,电压表的量程为0~3 V,电流表的量程为0~0.6 A,O为半圆弧电阻MN的圆心,金属滑片OP与半圆弧接触良好。当旋转角度θ=0°时,电流表的示数为0.45 A;当旋转角度θ=90°时,电压表示数为2.5 V。下列说法正确的是(
C
)A. θ越小,电压表示数越大
B. 电源电压为45 V
C. 半圆弧电阻最大阻值是25 Ω
D. 该装置测量角度范围是0~180°
4. 如图所示的电路中,电源两端电压为U,且保持不变,R₁、R₂和R₃为三个定值电阻,已知R₁=10 Ω。当只闭合开关S₂时,电流表的示数为0.3 A,电路消耗的总功率为P,R₂消耗的电功率为P₂;当三个开关都闭合时,电流表的示数改变了1.5 A,电路消耗的总功率为P',R₂消耗的电功率为P'₂;当只断开开关S₁时,电流表的示数为0.6 A。下列判断正确的是(
BC
)A. U=9 V
B. R₂=20 Ω
C. P∶P'=1∶6
D. P₂∶P'₂=1∶8
5. 如图所示,电源电压为4.5 V,电压表量程为0~3 V,电流表量程为0~0.6 A,滑动变阻器规格为"20 Ω 1 A",小灯泡L标有"2.5 V 1.25 W"(灯丝电阻不变)。在保证小灯泡L电流不超出额定电流的情况下,移动滑动变阻器的滑片,下列说法正确的是(
AC
)A. 电流表示数变化范围是0.3~0.5 A
B. 电路中允许通过的最大电流为0.6 A
C. 滑动变阻器连入电路的阻值变化范围是4~10 Ω
D. 滑片向右滑动的过程中,电压表与电流表示数的比值变小
答案：
B卷一、1.B 2.D 3.C 4.BC 5.AC
