《2025年第一学堂九年级物理全一册教科版》

1. 小刚利用如图所示电路探究“导体电流跟导体电阻的关系”, 当 $ A $、$ B $ 两点间的电阻由 $ 5 \Omega $ 更换为 $ 10 \Omega $ 后, 为了完成探究, 他接下来的操作应该是(A)

A.眼睛观察电压表, 将变阻器滑片适当向右移动, 记录电流表示数
B.眼睛观察电压表, 保持变阻器滑片不动, 记录电流表示数
C.眼睛观察电流表, 将变阻器滑片适当向左移动, 记录电压表示数
D.眼睛观察电流表, 适当增加电池的节数, 记录电压表示数

答案： A

2. 在“伏安法测电阻”的实验中, 关于滑动变阻器的作用, 下列说法中正确的是(B)

A.控制电源的电压, 以免损坏电压表
B.改变电阻两端的电压和电路中的电流, 实现多次测量
C.使电压表和电流表的读数更加准确
D.只能使电阻两端的电压升高, 电阻中的电流变大

答案： B

3. 在如图所示的电路中, 闭合开关 $ S $ 后, 灯泡 $ L_1 $ 和 $ L_2 $ 都不亮, 电压表有示数, 其故障原因可能是(C)

A.$ L_1 $ 断路
B.$ L_1 $ 短路
C.$ L_2 $ 断路
D.$ L_2 $ 短路

答案： C

4. 如图所示, 电源电压保持不变, 当开关 $ S $ 闭合, 滑动变阻器的滑片 $ P $ 由左端向右端移动时, 电流表、电压表示数的变化(A)

A.两表示数都变小
B.两表示数都变大
C.电流表示数变小, 电压表示数变大
D.电流表示数变大, 电压表示数变小

答案： A

5. 在如图所示的电路中, 电源电压为 $ 6 \mathrm{V} $。闭合开关后, 电压表 $ V_1 $ 的示数为 $ 0 $, 电压表 $ V_2 $ 的示数为 $ 6 \mathrm{V} $。此电路的故障可能是(D)

A.电源坏了
B.电阻 $ R_1 $ 断路
C.电阻 $ R_2 $ 短路
D.电阻 $ R_2 $ 断路

答案： D

6. 如图所示, 电源电压保持不变。只闭合开关 $ S_1 $, 小灯泡 $ L $ 正常发光, 再闭合开关 $ S_2 $, 则(C)

A.电流表示数变大, 灯变亮
B.电流表示数变小, 灯变暗
C.小灯泡两端电压不变
D.小灯泡电流变小

答案： C

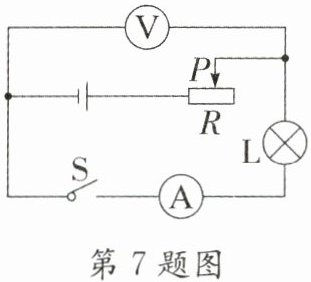

7. 如图所示电路, 电源电压保持不变, 闭合开关 $ S $ 后, 滑动变阻器滑片 $ P $ 向左移动的过程中 (不考虑灯丝的电阻受温度的影响), 下列说法正确的是(D)

A.电流表示数逐渐变小
B.电压表示数逐渐变小
C.滑动变阻器两端的电压逐渐变大
D.小灯泡的两端的电压逐渐变大

答案： D

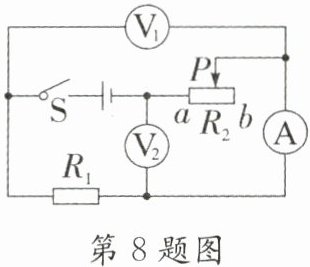

8. 如图所示, 电源电压不变, 闭合开关 $ S $ 后, 滑动变阻器滑片自 $ a $ 向 $ b $ 移动的过程中(D)

A.电压表 $ V_1 $ 示数变大, $ V_2 $ 示数变大, 电流表 $ A $ 的示数变大
B.电压表 $ V_1 $ 示数不变, $ V_2 $ 示数变大, 电流表 $ A $ 的示数变小
C.电压表 $ V_1 $ 示数不变, $ V_2 $ 示数变小, 电流表 $ A $ 的示数变大
D.电压表 $ V_1 $ 示数变小, $ V_2 $ 示数变大, 电流表 $ A $ 的示数变小

答案： D
