《2025年第一学堂九年级物理全一册教科版》

16. 如图甲所示,我国古代四大发明之一——指南针,受地磁场的作用指示南北;如图乙所示,磁悬浮音箱会悬浮在空中,是由于同名(选填“同名”或“异名”)磁极相互排斥。

答案： 地磁场；同名

17. 生活中静电现象无处不在,干燥的冬天,梳头的时候,头发和梳子之间由于摩擦而带电,这种使物体带电的方式叫作摩擦起电,头发随梳子飘动是因为它们带上异种(选填“同种”或“异种”)电荷而相互吸引。

答案： 摩擦起电；异种

18. 老师在黑板上写字,字迹不会从黑板上掉下来是因为分子间存在引力,炒菜时能闻到香味是因为发生了扩散现象。

答案： 引力；扩散

19. 将一根镍铬合金线拉长后接入电路中,合金线的阻值将会变大(选填“变大”“变小”或“不变”);由此说明当材料相同、长度越长、横截面积越小时,导体的电阻越大(选填“越大”“越小”或“不变”)。

答案： 变大；越大

20. 如图所示的三只白炽灯,甲灯“PZ220V 25W”,乙灯“PZ220V 40W”,丙灯“PZ220V 100W”,当三灯均正常发光时,最亮的灯是丙灯;若三灯串联,最亮的是甲灯。(均选填“甲灯”“乙灯”或“丙灯”)

答案： 丙灯；甲灯

21. 如图所示的电路,开关S接到a后,小磁针静止时,A端是N极;将开关S由a拨到b,需调节滑动变阻器的滑片,使电流表示数不变,则电磁铁的磁性减弱(选填“增强”“不变”或“减弱”)。

答案： N；减弱

22. 如图所示电路,闭合开关S,将滑动变阻器的滑片P从a端向b端移动过程中,示数减小的电表是V₁(选填“A”“V₁”或“V₂”),电路的总功率增大(选填“增大”“减小”或“不变”)。

答案： V₁；增大

23. 国庆假期,小芳一家人出去旅游,家中只有一个网络摄像头和一个路由器在工作,其实际功率分别为24W和6W。出发和回家时,电能表示数如图所示,这段时间内小芳家消耗电能2.1kW·h,小芳一家外出70h。(电路其他元件损耗电能不计)

答案： 2.1；70

24. 如图所示为一款电热中药壶的简化电路图,它有急火和文火两种工作状态。其中R₁=44Ω,R₂=176Ω。当开关S闭合,S₁接a时是急火状态。该状态正常工作5min电流通过R₁产生的热量是3.3×10⁵J。

答案： a；3.3×10⁵

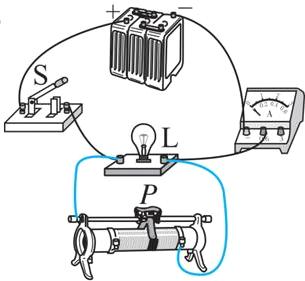

25. (4分)(1)在图甲所示的电路中,S为总开关,有两根导线尚未连接,请用笔画线代替导线补上。补上后要求:闭合开关S后,向左移动滑动变阻器的滑片P,小灯泡L亮度不变,电流表的示数变小。

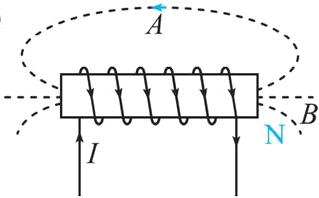

(2)一通电螺线管电流I的方向和部分磁感线分布如图乙所示,请用箭头标出A处磁感线的方向和通电螺线管B端的磁极名称。

答案：

(1)
(2)
