《2025年第一学堂九年级物理全一册教科版》

27. (6分)进入冬季之后,天气开始变得干燥,一个科技小组利用一块湿敏电阻R设计了一个如图甲所示的湿度表,已知R的阻值随环境湿度RH的变化情况如图乙所示,电路中的电源电压恒为6V,定值电阻R₀=5Ω,电流表量程为“0~0.6A”。求:
(1)当环境湿度为40%时,电流表的示数是多少?
(2)在保证电路安全的前提下,该湿度表可以监测的湿度范围。

答案： 27.
(1)解：
(1)由电路图可知，闭合开关，R₀与R串联，电流表测电路中的电流，
由图乙可知当环境湿度为40%时，湿敏电阻R的阻值为10Ω，此时电路中的总电阻：
R总=R + R₀=10Ω + 5Ω=15Ω，
根据欧姆定律可知此时电流表示数：I = U / R总 = 6V / 15Ω = 0.4A。
(2)电流表量程为“0～0.6A”，当电路中电流最大为0.6A时，电路中的总电阻：
R总小 = U / Imax = 6V / 0.6A = 10Ω；
此时，湿敏电阻R的阻值：Rmin = R总小 - R₀ = 10Ω - 5Ω = 5Ω；
从乙图可知当R = 5Ω时，对应的湿度为80%，由题意可得湿度表可以监测的湿度范围是0～80%。
答：
(1)电流表的示数为0.4A；
(2)该湿度表可以监测的湿度范围为0～80%。

28. (10分)小华在家里学习烧饭做菜的过程中,经常要加热食用油和水,因此,她对一些物理现象有了一定的感性认识,她猜想食用油的比热容比水小。
(1)能够支持她这一猜想的事实有D。
A. 油比水难蒸发
B. 油能漂在水面上
C. 油能把食物炸得焦黄,而水不能
D. 相同条件下加热时,食用油比水热得快

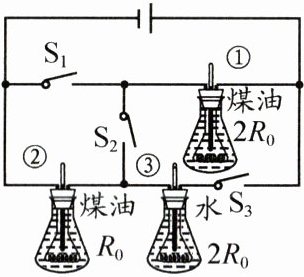

(2)为了验证猜想是否正确,她设计了如图所示的探究实验电路,三个规格相同的烧瓶内分别装有质量相同,初温同为20℃的煤油或纯水,①②③分别表示温度计序号。为比较纯水与煤油的比热容大小,应闭合开关S₁、S₂、S₃,观察两支温度计①③(填温度计序号)示数的变化。
(3)若要用如图所示的实验电路探究“电流通过导体产生热量的多少与电阻大小的关系”,应只闭合开关S₂,观察两支温度计①②(填温度计序号)示数的变化情况。

答案： 28.
(1)D
(2)S₁、S₂、S₃ ①③
(3)S₂ ①②

29. (10分)在“探究并联电路中的电流特点”实验中,图甲是某小组同学设计的电路图。

(1)图乙是小组同学将电流表接在B(选填“A”“B”或“C”)处的实验电路。闭合开关前,发现电流表的指针偏转如图丙所示,接下来他应该进行的操作是调零。
(2)正确操作后,小明闭合开关,观察到灯L₁发光,灯L₂不发光,电流表的示数为零。若电路只存在一处故障,可能是C(选填字母序号)。
A. 灯L₁断路
B. 灯L₁短路
C. 灯L₂断路
D. 灯L₂短路

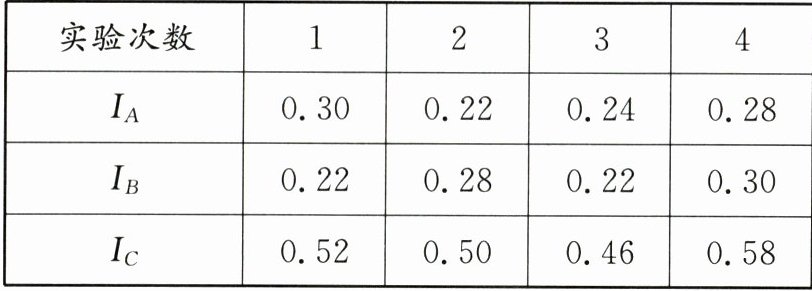

(3)该小组同学换用不同规格的小灯泡进行实验,用电流表多次测A、B、C三处电流,记录实验数据如表。小组设计的记录表格不妥之处为电流没有单位;分析实验数据可得:在并联电路中,干路电流与各支路电流的关系是IC = IA + IB(用表格中的字母写出关系式)。

答案： 29.
(1)B 调零
(2)C
(3)电流没有单位 IC = IA + IB
