19. 如图所示,灯泡$L_1$标有“6V 3W”、$L_2$标有“6V 2W”字样,电源电压6V恒定不变。闭合开关S,忽略温度对灯丝电阻的影响,则甲、乙两电路中流过$L_1$的电流$I_1:I_1'=$
2∶5
, $L_2$消耗的实际功率$P_2$＜
(选填“＞”“＜”或“=”) $P_2'$。
答案：
2∶5；＜
20. 小明在老师指导下,用一个标明“1800revs/(kW·h)”的电能表测量某盏灯的电功率,他让其他用电器停止工作,在10min内测得转盘转过的转数为30转,则这盏灯的电功率为
100
W。若这盏灯正常工作42min消耗的电能全部被水吸收,则可使质量为1.2
kg的水温度从20℃升高到70℃。[$c_水$=4.2×10³J/(kg·℃)]
答案：
100；1.2
21. 将“12V 12W”的小灯泡$L_1$和“12V 6W”的小灯泡$L_2$串联起来,直接接到电压恒定的电源两端。开关闭合后,恰好有一个小灯泡正常发光,而另一个小灯泡比正常发光时暗些,则正常发光的小灯泡是
L₂
,电源电压是____V。(灯丝电阻不变)
答案：
L₂；18
22. 如图所示的自制便携式封口机,使用电压为3V的电源,接通电路发热电阻温度升高,利用电流的____实现高温封口。阻值为1Ω的发热电阻10s内产生
90
J的热量。封口时总是把塑料袋烫坏,应将发热电阻换成阻值更____(选填“大”或“小”)的。
答案：
热效应；90；大
23. 小强同学利用家庭实验室中的器材,设计了一个可调节功率的简易“电饭锅”,如图所示,电源电压为6V,电阻丝$R_1$=5Ω,$R_2$=15Ω,$a$、$b$是两个触点。闭合开关S,当开关$S_1$接通触点
a
时,“电饭锅”的功率更大。将$R_2$接入电路工作3min产生的热量是____J。
答案：
a；432
24. 小明自制了一种测定风速的装置,如图所示,探头和金属杆与滑动变阻器的滑片$P$相连,可上下移动。当风速增大时,电压表的示数将____(选填“变大”“变小”或“不变”)。已知电源电压恒为6V不变,$R_2$为10Ω的定值电值,某一时刻电压表的示数为2V,则此时$R_1$消耗的电功率为
0.8
W。
答案：
变小；0.8

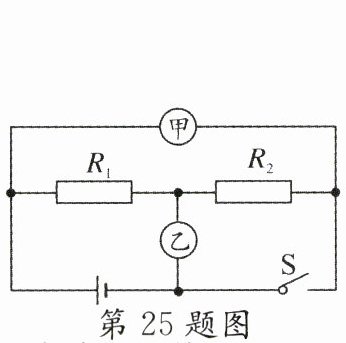

25. 如图所示,若甲、乙两表为电压表,当开关S闭合时,两表示数之比为$U_甲:U_乙$=3:2。若甲、乙两表为电流表,当开关S断开时,两表示数之比为$I_甲:I_乙$=
1∶3
,此时$R_1$和$R_2$消耗的功率之比$P_1:P_2$=2∶1
。
答案：
1∶3；2∶1
26. 如图所示,两个密闭容器中接入电热丝$R_1$、$R_2$,右边容器上方接入电热丝$R_3$,在通电时间相同的情况下,观察两个U形管中液面高度的变化。本实验是根据____(选填“气体”或“液体”)的热胀冷缩来反映电流产生的热量多少。已知$R_1$=10Ω,$R_3$=6Ω,为了研究电流产生的热量与电流的关系,则$R_2$=
10
Ω。若将$R_3$和$R_2$并联接入右边密闭容器中,则可研究电流产生的热量与电阻
的关系。
答案：
气体；10；电阻
27. (6分)如图所示,电源电压$U$=24V,定值电阻$R_0$=4Ω,滑动变阻器的规格为“20Ω 2A”,电压表量程为0~15V。
(1)求当电压表示数$U_0$=6V时,通过定值电阻$R_0$的电流;
(2)求电路消耗的最小电功率;
(3)请分析说明,为保障电路安全,滑动变阻器接入电路的最小阻值。
(1)求当电压表示数$U_0$=6V时,通过定值电阻$R_0$的电流;
(2)求电路消耗的最小电功率;
(3)请分析说明,为保障电路安全,滑动变阻器接入电路的最小阻值。
答案：
(1)当电压表示数U₀=6V时，通过定值电阻R₀的电流为1.5A；
(2)电路消耗的最小电功率为24W；
(3)滑动变阻器接入电路的最小阻值为8Ω。
(1)当电压表示数U₀=6V时，通过定值电阻R₀的电流为1.5A；
(2)电路消耗的最小电功率为24W；
(3)滑动变阻器接入电路的最小阻值为8Ω。
