《2025年第一学堂九年级物理全一册教科版》

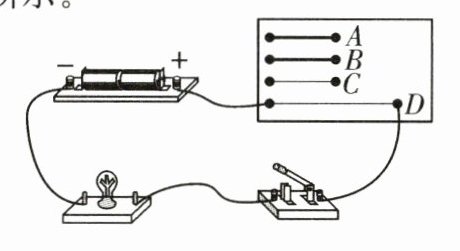

28. (10分)“探究影响导体电阻大小的因素”的实验装置如图所示，在实验中使用四根电阻丝，其材料规格如表所示。

|编号|材料|长度/m|横截面积/mm²|灯泡亮度|
|----|----|----|----|----|
|A|锰铜合金|0.5|0.8|亮|
|B|镍铬合金|0.5|0.8|较亮|
|C|镍铬合金|0.5|0.4|较暗|
|D|镍铬合金|1.0|0.4|暗|
(1)实验中通过观察小灯泡的亮度比较电阻丝电阻的大小。
(2)实验中采用的研究方法是控制变量法和转换法。
(3)分别将编号为A、B的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的材料有关。
(4)分别将编号为B、C的电阻丝接入电路进行实验，可得出结论：导体的电阻大小与导体的横截面积有关。
(5)分别将编号为C、D的电阻丝接入电路进行实验，其得到的实验结论被实际应用到了C的工作原理中。
A. 电压表
B. 电流表
C. 滑动变阻器

答案：
(1)小灯泡的亮度　
(2)控制变量法　
(3)A、B　
(4)横截面积　
(5)C

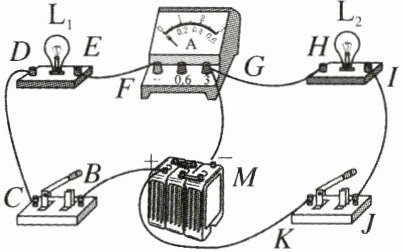

29. (6分)在用电流表测电流的实验中，某同学用如图所示的接法来测灯泡的电流。

(1)该图测的是通过灯L₁的电流，其中电流表的连接错误是电流表的正负接线柱接反了。

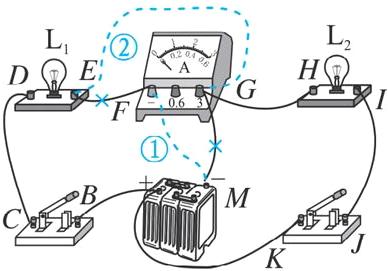

(2)现要测通过灯L₂的电流，只改动原图中一根导线的一个端点的位置，请在图中用虚线画出来，并在其旁边标上①字样。
(3)在第(2)问已改动的基础上，若要测量通过L₁、L₂两灯的电流之和，而且又只允许再变动一根导线上的一个端点的接线位置，请在图中再用虚线标出，并在其旁边标上②字样。

答案：

(1)电流表的正负接线柱接反了　
(2)
(3)
　　　　　　　　

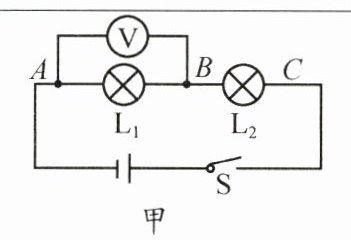

30. (8分)(1)小明通过如图甲所示的电路测出AB、BC、AC间的电压，记录在下面表格中，分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。经过进一步分析发现此实验在设计方案上存在不足，改进方法是改用不同规格的灯泡再测几次。

|$U_{AB}/V$|$U_{BC}/V$|$U_{AC}/V$|
|----|----|----|
|2.4|1.4|3.8|
(2)小明制作出一个溶液电池，用电压表测量其电压如图乙所示，则溶液电池的正极是铜片(选填“铜片”或“锌片”)。

(3)小明发现一个如图丙所示的盒子，面板上有四个接线柱、一个灯泡和一个开关。他发现，闭合开关时灯泡能发光，断开开关时灯泡熄灭。老师告诉他BC间有个电源，另外电路中还有个电阻，于是他用一个电流表和两根导线进行探究盒内电路：
①断开开关，将电流表的a端固定到A接线柱上；
②将电流表b端接到B接线柱上，灯不亮，电流表示数为0；
③将电流表b端接到C接线柱上，灯较亮，电流表有示数；
④将电流表b端接到D接线柱上，灯较暗，电流表示数减小。
请你替小明在图丁虚线框中画出盒内电路。

答案：

(1)改用不同规格的灯泡再测几次　
(2)铜片
(3)
