《2025年第一学堂九年级物理全一册教科版》

24. 如图是HZ-801型手摇节能LED手电筒。据广告称：这种电筒无需更换电池、减少了废弃电池造成的环境污染和能源的浪费。摇动手电筒1min，可以获得30min左右的优质照明。它是利用了电磁感应原理，将机械能转化为电能。

答案： 电磁感应 电

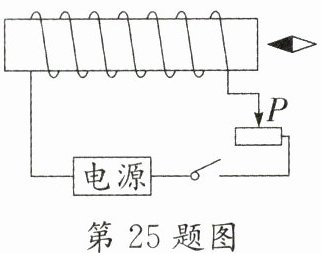

25. 如图所示，闭合开关S，通电螺线管右侧的小磁针静止时，小磁针的N极指向左，则电源的右端为正极；若使通电螺线管的磁性减弱，滑动变阻器的滑片P应向左端移动。

答案： 正 左

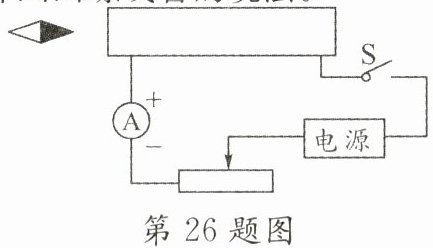

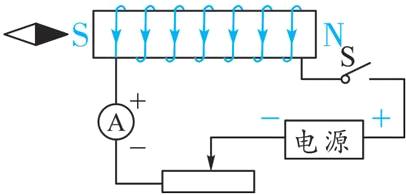

26. （2分）如图所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极）。请在图中标出螺线管的磁极、电源的“+”“-”极，并画出螺线管的绕法。

答案：

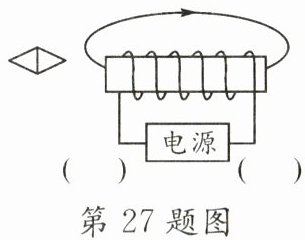

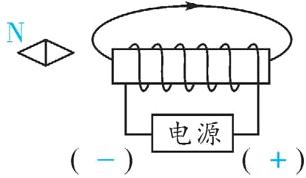

27. （2分）如图，小磁针静止在通电螺线管左侧，请标出小磁针的N极和电源正极。

答案：

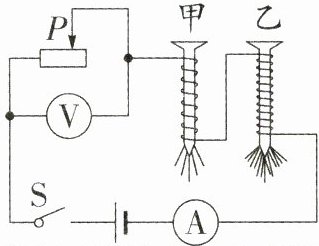

28. （12分）为了探究“影响电磁铁磁性强弱的因素”，小新用铁钉制成简易磁铁甲、乙，并设计了如图所示的电路。

（1）闭合开关S，此时电压表的示数为3V，滑动变阻器接入电路的阻值是15Ω，此时电流表的示数为______A。
（2）把甲、乙两个电磁铁串联，目的是使通过它们的电流______，实验中是通过观察吸引大头针的______来比较电磁铁磁性的强弱。
（3）根据图示的情景可知，电磁铁______（选填“甲”或“乙”）的磁性较强，说明电流一定时，线圈匝数______，电磁铁磁性越强；实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后。

答案：
(1)0.2
(2)相等 数量
(3)乙 越多 同名磁极相互排斥

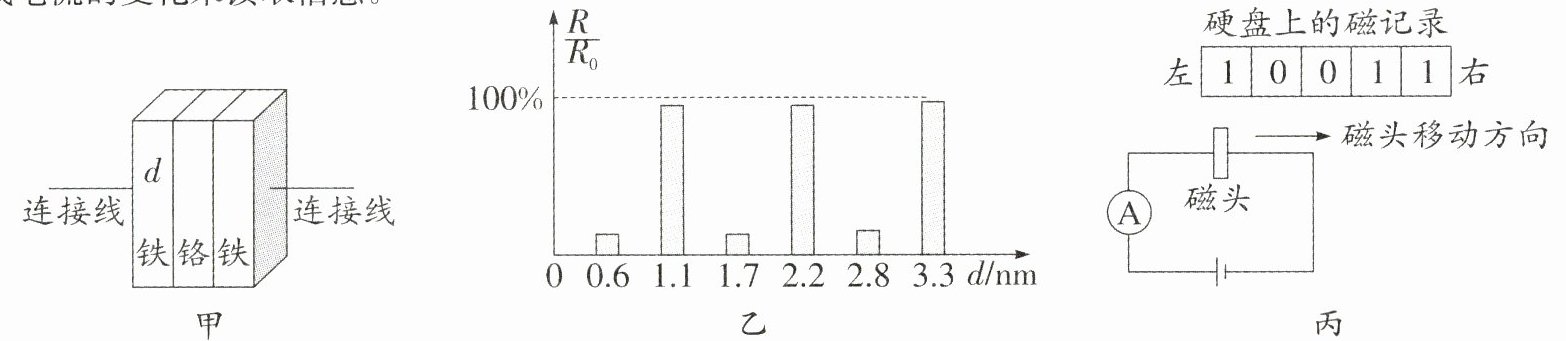

29. （10分）在铁、铬相间的三层复合膜电阻中，微弱的磁场可以导致电阻大小的急剧变化，这种现象被命名为“巨磁电阻效应”。组成三层膜的两种金属中，有一种是容易被磁化的金属中的一种，另一种是不易被磁化的其他金属，只有特定的膜层厚度才会产生“巨磁电阻效应”。用R₀表示未加磁场时的电阻，R表示加入磁场后的电阻，科学家测得铁、铬组成的复合膜R与R₀之比与膜层厚度d（三层膜厚度均相同）的关系如图乙所示。1994年IBM公司根据“巨磁电阻效应”原理，研制出“新型读出磁头”，将磁场对复合膜阻值的影响转换成电流的变化来读取信息。

（1）以下两种金属组成的三层复合膜可能发生“巨磁电阻效应”的是。
A. 铜、银
B. 铁、铜
C. 铜、铝
D. 钴、镍
（2）对铁、铬组成的复合膜，当膜层厚度是1.7nm时，这种复合膜电阻（选填“具有”或“不具有”）“巨磁电阻效应”。
（3）“新型读出磁头”可将微弱的______信息转化为电信息。
（4）铁、铬组成的复合膜，发生“巨磁电阻效应”时，其电阻R比未加磁场时的电阻R₀（选填“大”或“小”）得多。

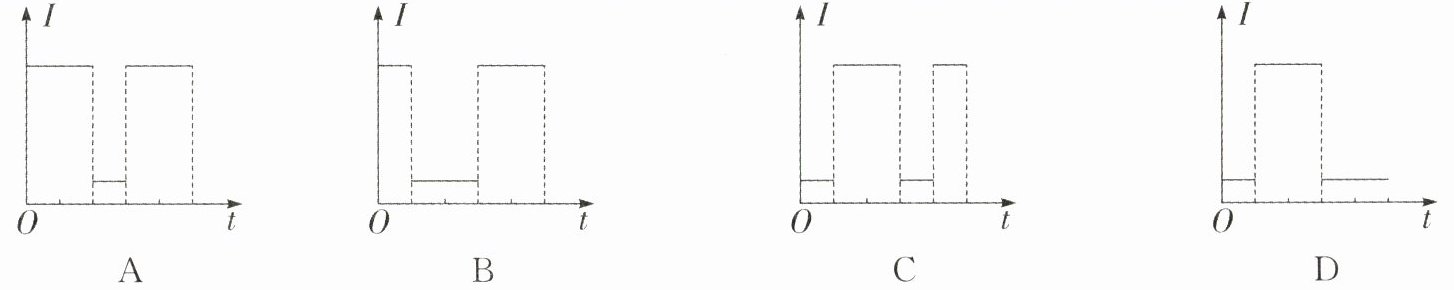

（5）丙图是硬盘某区域磁记录的分布情况，其中1表示有磁区域，0表示无磁区域。将“新型读出磁头”组成如图所示电路，当磁头从左向右匀速经过该区域过程中，电流表读数变化情况应是丁图中的。

答案：
(1)B
(2)具有
(3)磁
(4)小
(5)B
