19. 如图所示电路，当开关闭合后，要使灯L₁、L₂串联，则a是
电压
表，b是电压
表。(均选填“电流”或“电压”)
答案：
电压 电压
20. 某同学在探究串联电路电流规律的实验中，按图连接好电路，闭合开关S后，两灯均不发光。为了检测电路故障，他做了以下操作：将电压表分别连接到电路中ab和ac两点之间，观察到电压表有明显示数，将电压表连接到bc两点，观察到电压表无示数，如果故障只发生在小灯上。据此判断，小灯L₁
一定
(选填“一定”或“可能”)开路，小灯L₂可能
(选填“一定”或“可能”)短路。
答案：
一定 可能
21. 导体的电阻是导体本身的一种性质，电阻的大小与导体的材料、长度、
横截面积
、温度
有关，与导体两端的电压和通过导体的电流
无关。
答案：
横截面积 温度 电流
22. 把很多二极管、三极管和电阻等电子元件做在芯片上，就成了集成电路，其中二极管、三极管是用
半导体
材料制成的。如图的两个水果组成的电池可使发光二极管发光。水果电池工作时将化学
能转化为电能；将发光二极管正、负极接线对调后，水果电池的正、负极之间有
(选填“有”或“没有”)电压。
答案：
半导体 化学 有
23. 如图所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明铅笔芯是
导体
(选填“导体”或“绝缘体”)，还能说明导体的电阻与导体的长度
有关。受此启发，人们制造了一种可以改变电阻的元件，叫作滑动变阻器
。
答案：
导体 导体的长度 滑动变阻器
24. 滑动变阻器与小灯泡必须
串
联，才能实现通过它们的电流相等。如图所示，当将CD
接线柱接入电路时，不但不能改变电路中的电阻，而且接入电路的电阻很小，几乎是零。使用滑动变阻器时，在闭合开关前，先要将滑动变阻器滑片放在阻值最大
处。
答案：
串 CD 阻值最大
25. 如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到
四、作图题(每小题2分，共4分)
b
(选填“a”或“b”)端；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，则通过灯L的电流为0.3
A。四、作图题(每小题2分，共4分)
答案：
b 0.3

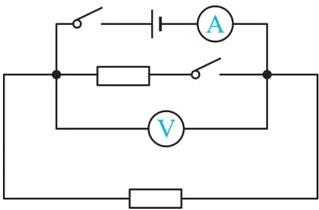

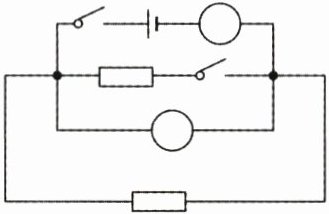

26. 如图所示，两电阻并联，在电路图圆圈中填上“A”或“V”完善电流表和电压表的符号。
答案：

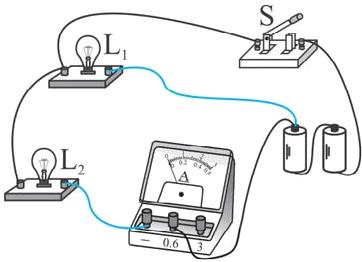

27. 如图所示为小华同学做“用电流表测电流”实验的电路，其中的电流表尚未连接好，请用笔画线代替导线在图中连接，使灯L₁和L₂并联，电流表测通过灯L₂的电流。
答案：
