26. 如图所示,电源电压为6V并保持不变,当开关S₁、S₂闭合,S₃断开时,电流表示数为0.5A,则R₁的电阻为12Ω;当开关S₁、S₃断开,S₂闭合时,电压表示数为4V,则R₂的电阻为24Ω;如果电路中只闭合开关S₃,电压表示数是6V。

答案： 12 24 6

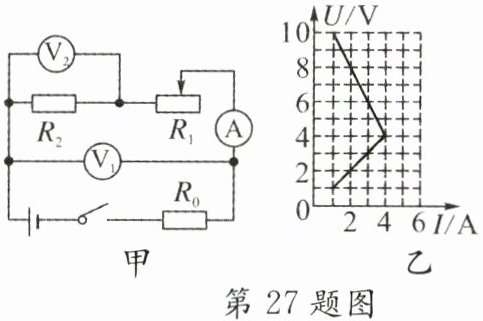

27. 如图甲所示电路中,R₁为滑动变阻器,R₀、R₂均为定值电阻,电源两端电压保持不变,改变滑动变阻器R₁的滑片位置,两电压表的示数随电流变化的图像分别如图乙所示,根据以上条件可知R₀的电阻为2Ω。

答案： 2

28. 在如图所示的电路中,电源电压不变,当开关S、S₁闭合,S₂断开时,电压表示数为8V,当开关S、S₁、S₂都闭合时,电压表示数为12V,电流表示数为1.5A。求:
(1)电源电压;
(2)电阻R₂的阻值。

答案： 解：
(1)当开关S、S₁、S₂都闭合时，电阻R₂被短路，电路中只有电阻R₁，故U=U₁=12V。
(2)当开关S、S₁、S₂都闭合时，R₁=$\frac{U}{I}$=$\frac{12V}{1.5A}$ = 8Ω。
当开关S、S₁闭合，S₂断开时，电阻R₁与R₂串联，I'=$\frac{U₁'}{R₁}$=$\frac{8V}{8Ω}$ = 1A。
U₂ = U - U₁' = 12V - 8V = 4V，故R₂ = $\frac{U₂}{I'}$ = $\frac{4V}{1A}$ = 4Ω。
答：
(1)电源电压为12V；
(2)电阻R₂的阻值为4Ω。

29. 在测量某一定值电阻R_x阻值的实验中,张楠同学选定了如图甲所示的器材进行实验。实验过程中,由于张楠同学的疏忽,做完实验后他才发现,把测量的电流值都写在草稿纸上(如图乙)而忘记填入记录表格中。

(1)请你帮助张楠同学把记录在草稿纸上的电流值对应填入表格中,并写出你所依据的物理规律:电阻一定时，通过导体的电流与导体两端的电压成正比。
|实验次数|1|2|3|4|5|
|----|----|----|----|----|----|
|电压U/V|0.5|1.0|1.5|2.0|2.5|
|电流I/A| | | | | |
(2)根据测量数据计算该定值电阻的阻值为5.1Ω。(小数点后保留一位数字)
(3)滑动变阻器在实验中的作用是保护电路和改变定值电阻两端电压，便于多次测量取平均值，减小误差。
(4)若电源电压恒定且未知,用电阻箱R(电路符号)代替滑动变阻器,同时撤去电流表,请利用余下器材(不要再添加其他任何器材)设计一个测量R_x阻值的实验电路图,并简要说明测量方法。

答案：

(1)0.10 0.18 0.30 0.42 0.50 电阻一定时，通过导体的电流与导体两端的电压成正比
(2)5.1
(3)保护电路 改变定值电阻两端电压，便于多次测量取平均值，减小误差
(4)
被测电阻和电阻箱串联，电阻箱连入电路的电阻为R₁时，电压表示数为U₁，电路中的电流为$\frac{U₁}{R_x}$，电源电压为U = $\frac{U₁}{R_x}$(R_x + R₁)；电阻箱连入电路的电阻为R₂时，电压表的示数为U₂，电路中的电流为$\frac{U₂}{R_x}$，电源电压为U = $\frac{U₂}{R_x}$(R_x + R₂)，根据电源电压相等，得$\frac{U₁}{R_x}$(R_x + R₁) = $\frac{U₂}{R_x}$(R_x + R₂)，求出R_x。
