典例 4
小科在做“测量小灯泡电功率”的实验中，用到如下器材：电源（电压恒为$6\mathrm{V}$），小灯泡 L（额定电压为$2.5\mathrm{V}$，灯丝电阻约为$10\Omega$），电流表、电压表、开关、滑动变阻器$R$各一个，导线若干。

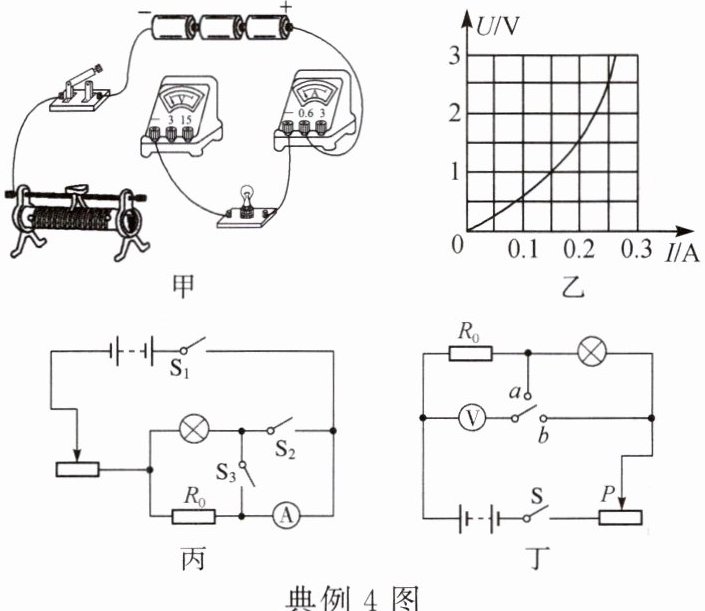

（1）用笔画线代替导线，帮小科同学将图甲中的电路连接完整。
（2）正确连接电路，闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，原因可能是_。
(3)排除故障后，移动滑动变阻器滑片$P$的位置，获得多组对应的电压值和电流值，绘制小灯泡$U - I$图像如图乙所示，小灯泡的额定功率为0.625$\mathrm{W}$。
(4)小科打算增加一个阻值为$25\Omega$的定值电阻$R_{0}$，利用一只电流表或者电压表，通过图丙或图丁两种不同方案的电路图测定小灯泡的额定电功率，则以下判断正确的是C(填字母)。
A. 两种方案都能
B. 两种方案都不能
C. 丙方案能，丁方案不能
D. 丙方案不能，丁方案能

答案：
（1）如答图所示。
　　　　　　　
（2）灯泡断路
(3)0.625
(4)C

变式 4
在“测量小灯泡的额定功率”实验中，小宁选用小灯泡 L 的额定电压为$2.5\mathrm{V}$。

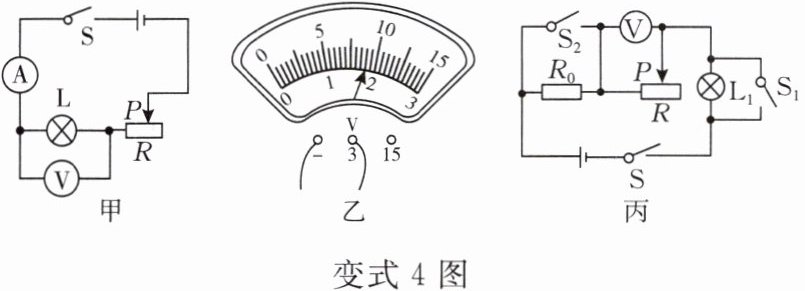

(1)小宁设计了如图甲所示的电路图，连接好电路后，闭合开关 S，移动滑动变阻器 R 的滑片 P 到某一位置时，电压表示数如图乙所示。要测量小灯泡 L 的额定功率，滑片 P 应向左(选填“左”或“右”)移动直到电压表示数为$2.5\mathrm{V}$，调整好后电流表示数为$0.24\mathrm{A}$，则小灯泡 L 的额定功率为0.6$\mathrm{W}$。
(2)实验结束后，小宁认为没有电流表也能测出小灯泡的额定功率。于是他找来了另一个电源(电压恒为$8\mathrm{V}$)、一个额定电压为$6\mathrm{V}$的小灯泡$L_{1}$和一个阻值为$20\Omega$的定值电阻$R_{0}$等器材，设计了如图丙所示的电路，并完成了实验。实验过程如下：
①断开开关$S_{1}$，闭合开关$S$、$S_{2}$，移动滑片$P$，使小灯泡$L_{1}$正常发光。
②断开开关$S_{2}$，闭合开关$S$、$S_{1}$，保持滑片$P$位置不变，读出电压表的示数为$1.6\mathrm{V}$。
③滑动变阻器此时的阻值是5$\Omega$，小灯泡$L_{1}$的额定功率为2.4$\mathrm{W}$。

答案：
(1)左 0.6
(2)5 2.4
