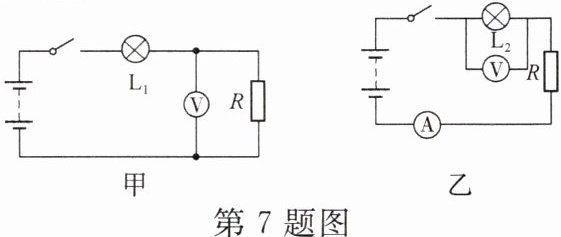

7. 现有电源一个(电压不变),电压表、电流表、定值电阻和开关各一个,导线若干,小灯泡L₁(额定电压为1.2 V)和L₂(额定电压为6 V)。忽略灯泡的电阻随温度的变化。现在利用这些仪器组成电路,若组成如图甲所示电路,电压表读数为5.4 V,L₁实际功率为其额定功率的$\frac{1}{4}$,则L₁实际电压为

0.6
V。若组成如图乙所示电路,L₂两端电压为3 V,且通过灯泡的电流为0.6 A。则小灯泡L₂的额定功率为7.2W
。
答案:
7.0.6 7.2W

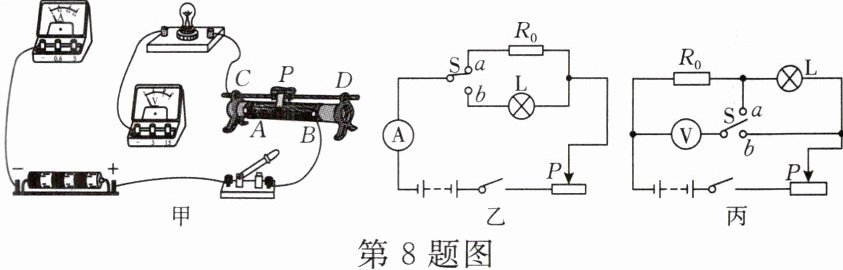

8. 在“测小灯泡额定功率”的实验中,提供器材:电压恒为4.5 V的电源,额定电压为2.5 V的待测小灯泡(电阻约为8 Ω),电流表(0~0.6 A、0~3 A),电压表(0~3 V、0~15 V),开关和导线若干,另有标有“30 Ω 2 A”的滑动变阻器R₁和标有“5 Ω 1 A”的滑动变阻器R₂。
(1) 实验电路如图甲所示,请选择合适的量程,并用笔画线代替导线在图甲中将电路连接完整。
(2) 本实验选择的滑动变阻器是
(3) 若增加一个阻值为10 Ω的定值电阻R₀,只利用一只电表,通过简单操作(开关S接“a”与“b”各一次)来测量小灯泡的额定功率,图乙、丙是两种不同方案的电路图,则下列判断正确的是
A. 两种方案都能
B. 两种方案都不能
C. 乙方案能,丙方案不能
D. 乙方案不能,丙方案能

(1) 实验电路如图甲所示,请选择合适的量程,并用笔画线代替导线在图甲中将电路连接完整。
(2) 本实验选择的滑动变阻器是
R₁
(填“R₁”或“R₂”)。(3) 若增加一个阻值为10 Ω的定值电阻R₀,只利用一只电表,通过简单操作(开关S接“a”与“b”各一次)来测量小灯泡的额定功率,图乙、丙是两种不同方案的电路图,则下列判断正确的是
B
(填字母)。A. 两种方案都能
B. 两种方案都不能
C. 乙方案能,丙方案不能
D. 乙方案不能,丙方案能
答案:
8.
(1)如答图所示。
(2)R₁
(3)B
8.
(1)如答图所示。
(2)R₁
(3)B

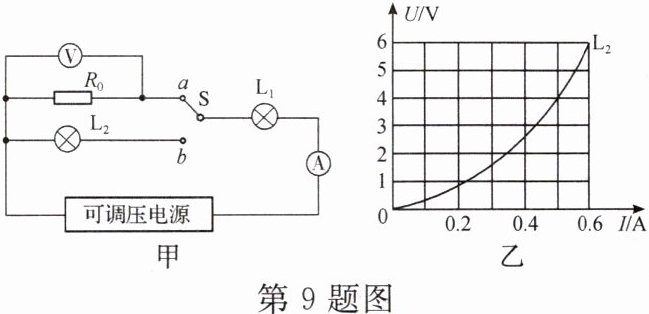

9. 在如图甲所示的电路中,已知电源为电压可调的“直流电源”,灯泡L₁的额定电压为8 V,图乙是灯泡L₂的U - I图像。
(1) 当开关S接a时,电压表的示数为1.2 V,电流表的示数为0.3 A,求定值电阻R₀的阻值。
(2) 当开关S接a时,调节电源电压,使灯泡L₁正常发光,此时R₀消耗的功率为1 W,求灯泡L₁的额定功率。
(3) 开关S接b时,通过调节电源电压使灯泡L₁正常发光,求电路消耗的总功率。

(1) 当开关S接a时,电压表的示数为1.2 V,电流表的示数为0.3 A,求定值电阻R₀的阻值。
(2) 当开关S接a时,调节电源电压,使灯泡L₁正常发光,此时R₀消耗的功率为1 W,求灯泡L₁的额定功率。
(3) 开关S接b时,通过调节电源电压使灯泡L₁正常发光,求电路消耗的总功率。
答案:
9.
(1)定值电阻R₀=$\frac{U₀}{I₀}$=$\frac{1.2V}{0.3A}$=4Ω。
(2)开关S接a时,R₀与灯泡L₁串联,且灯泡L₁正常发光,R₀功率P₀=1W。
电路中的电流I₁=$\sqrt{\frac{P₀}{R₀}}$=$\sqrt{\frac{1W}{4Ω}}$=0.5A。
灯泡L₁的额定功率P=U₁I₁=8V×0.5A=4W。
(3)开关S接b且灯泡L₁正常发光时,I=I₂=I₁=0.5A,由图乙知,U₂=4V且此时U₁=8V,
电源电压U=U₁+U₂=8V+4V=12V,
总功率P=UI=12V×0.5A=6W。
电路消耗的总功率为6W。
(1)定值电阻R₀=$\frac{U₀}{I₀}$=$\frac{1.2V}{0.3A}$=4Ω。
(2)开关S接a时,R₀与灯泡L₁串联,且灯泡L₁正常发光,R₀功率P₀=1W。
电路中的电流I₁=$\sqrt{\frac{P₀}{R₀}}$=$\sqrt{\frac{1W}{4Ω}}$=0.5A。
灯泡L₁的额定功率P=U₁I₁=8V×0.5A=4W。
(3)开关S接b且灯泡L₁正常发光时,I=I₂=I₁=0.5A,由图乙知,U₂=4V且此时U₁=8V,
电源电压U=U₁+U₂=8V+4V=12V,
总功率P=UI=12V×0.5A=6W。
电路消耗的总功率为6W。

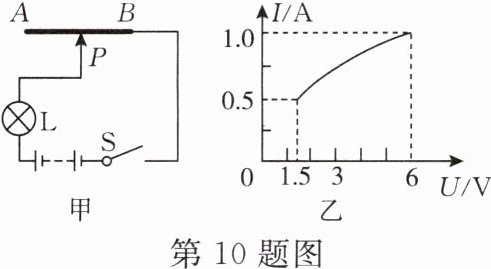

10. 如图甲所示,粗细均匀的电阻丝AB通过滑片连入电路(电阻丝的阻值不随温度变化),小灯泡的额定电压为6 V,滑片P从A端移动到B端的过程中,小灯泡的I - U关系图像如图乙所示。则下列计算结果正确的是(

A.电源电压为9 V
B.小灯泡的额定功率为3 W
C.电阻丝AB的最大阻值为60 Ω
D.滑片P在A、B两端时小灯泡的电功率之比为1∶8
D
)A.电源电压为9 V
B.小灯泡的额定功率为3 W
C.电阻丝AB的最大阻值为60 Ω
D.滑片P在A、B两端时小灯泡的电功率之比为1∶8
答案:
10.D

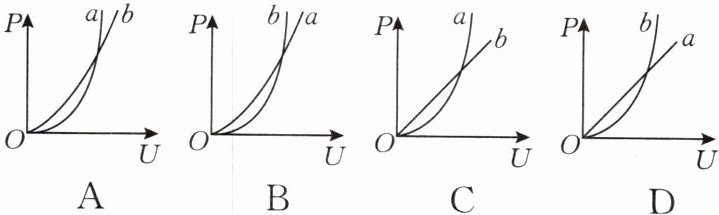

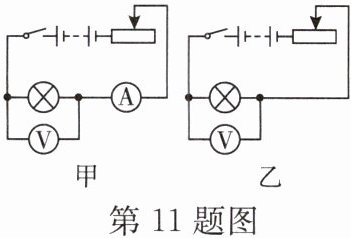

11. 课外兴趣小组活动时,某校两名同学通过实验研究小灯泡的电功率跟两端电压的关系。已知小灯泡的额定电压为2.5 V、额定功率为0.75 W。小明同学设计了如图甲所示的电路进行研究,他先测出若干组电压和电流值,再由P = UI求得对应的功率,并作出功率随电压变化的曲线a。小红同学设计了如图乙所示的电路进行研究,她先由R = $\frac{U_{额}^{2}}{P_{额}}$计算出小灯泡的电阻R,再测出若干个电压值,最后根据P = $\frac{U^{2}}{R}$求得对应的功率,也作出功率随电压变化的曲线b。则下列选项图中能反映他们的实验结果的是(


B
)
答案:
11.B
