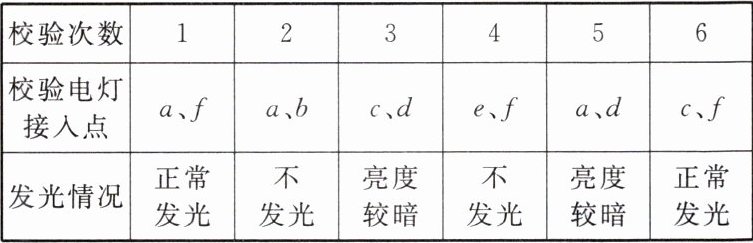

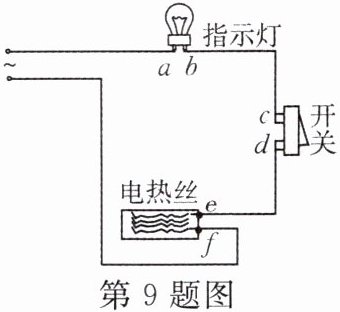

9. 如图所示是一个电热器电路，电热丝、指示灯、开关构成串联电路，接在电源上，闭合开关无法工作。已知该电路中有一个元件断路，有一个元件短路，但不知道是哪两个有故障。现用一个校验电灯分别并联在各处，得到表中所示的结果，根据表格内容可判断(A)


A.开关断路，指示灯短路
B.指示灯断路，电热丝短路
C.电热丝断路，开关短路
D.指示灯断路，开关短路

答案： 9.A

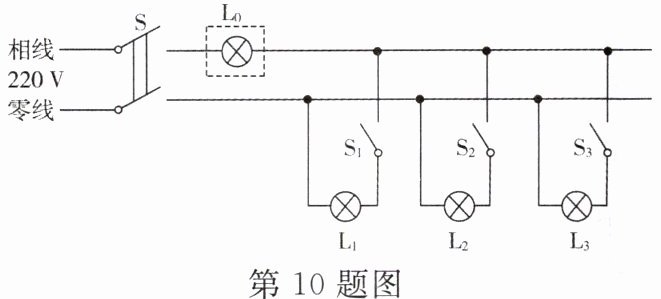

10. 电工师傅常用一只额定电压为 220 V 的灯泡 $ L_{0} $(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当 $ S $ 闭合后，再分别闭合 $ S_{1}、S_{2}、S_{3} $(每次只能闭合其中之一)时，可能出现以下三种情况，试判断(均选填“短路”“断路”或“正常”)：

(1)$ L_{0} $ 不亮，说明该支路断路。
(2)$ L_{0} $ 正常发光，说明该支路短路。
(3)$ L_{0} $ 发光呈暗红色，说明该支路正常。

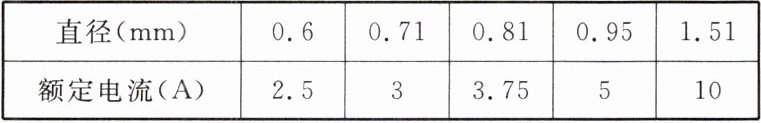

(4)家庭使用交流电时要谨防电流过大。若家中电路最大的正常工作电流为 4.8 A，那么根据表中应选择用直径为0.95mm 的保险丝。

答案： 10.
(1)断路
(2)短路
(3)正常
(4)0.95

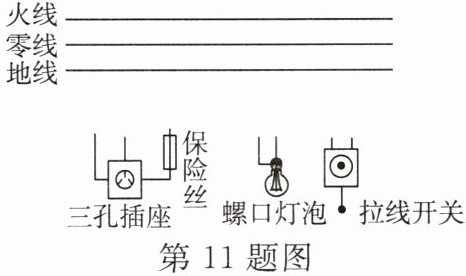

11. 如图所示的插座（带保险丝）和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别接入电路中。

答案：
11.如答图所示。

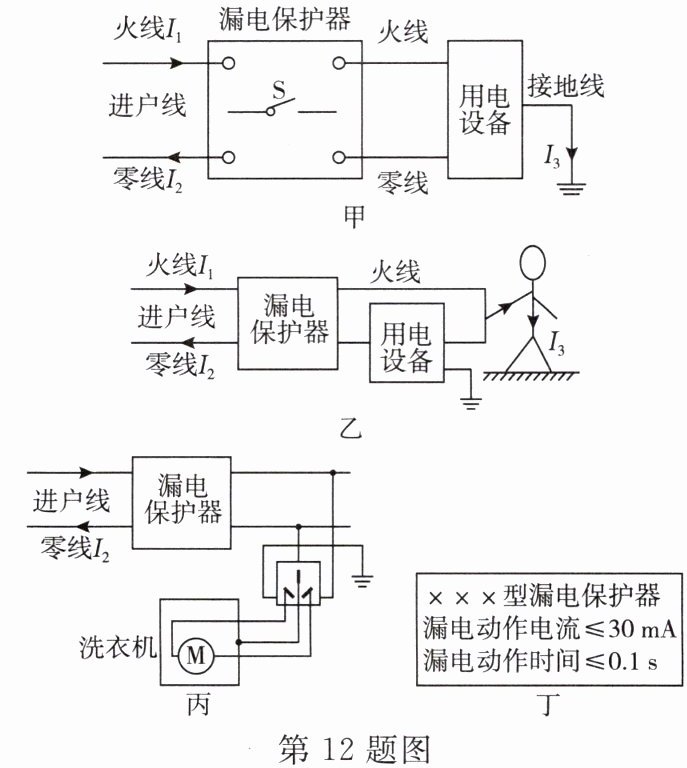

12. 如图甲所示，漏电保护器的内部结构相当于一个自动开关 $ S $，正常情况下，住户家中没有电流流向地面，即图中 $ I_{3} $ 为零，进户线中流入的电流 $ I_{1} $ 和流出的电流 $ I_{2} $ 相等，开关 $ S $ 处于闭合状态。如果电路中某处发生漏电（漏电是指电流从墙体、人体、接地线或其他路径流向地面），即图中的 $ I_{3} $ 不为零，就会造成 $ I_{1} $ 和 $ I_{2} $ 不相等，当 $ I_{1} $ 和 $ I_{2} $ 的差异达到一定值，开关 $ S $ 就会立即断开。
（1）请在图甲中完成漏电保护器内部电路图。
(2)如果电路中发生漏电，漏电电流为 $ I_{3} $，则 $ I_{1}、I_{2}、I_{3} $ 大小关系的表达式为I₁=I₂+I₃。
（3）站在地面上的人体不小心接触了火线，如图乙所示，该人体的电阻为 2 500 Ω，人与地面、电线等接触电阻为 3 000 Ω。电路中安装了规格为如图丁所示的漏电保护器，该漏电保护器是否能及时断开电路？（写出分析过程）
（4）由于安装人员的疏忽，在安装三孔插座时，将连接零线和地线的孔接反，如图丙所示，如果将洗衣机的三脚插头插入该插座，电路一接通，漏电保护器就会断开，试说明其原因：________________________。

答案：
12.

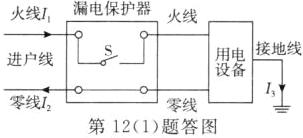

(1)如答图所示。

(2)I₁=I₂+I₃
(3)站在地面上的人体不小心接触了火线时，此时漏电电流I₃=$\frac{U}{R_{总}}$=$\frac{U}{R_{人}+R_{接}}$=$\frac{220V}{2500Ω + 3000Ω}$=0.04A=40mA，由图丁知道，漏电动作电流为30mA，因I₃＞30mA，所以，该漏电保护器能及时断开电路。
(4)电器零线接地，干路的流出电流I₂为零，由于I₁和I₂的差异很大，开关S立即断开
