《2025年思维新观察八年级物理上册人教版》

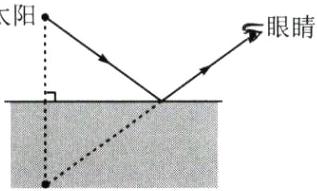

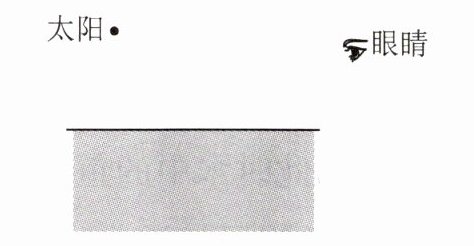

13. 某同学站在湖边看日出,同时也看到了水中的太阳。请在图中画出他看到水中太阳的光路图。

答案：

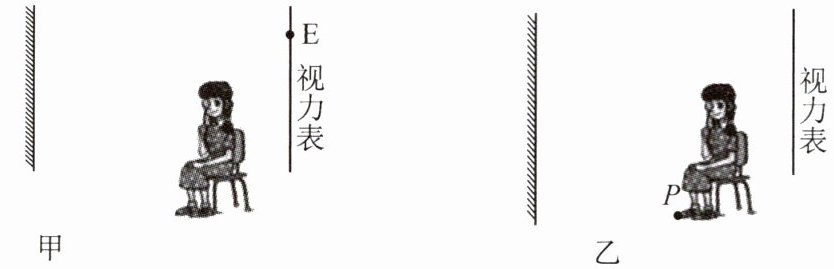

14. 检查视力的时候,视力表放在被测者头部的后上方,被测者识别对面墙上镜子里的像。

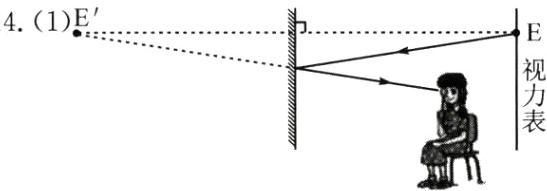

(1)请在图甲中画出被测者眼睛通过平面镜看到视力表上第一行字母E的光路图。

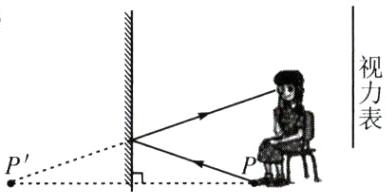

(2)请在图乙中画出被测者眼睛通过平面镜看到自己右脚尖P点的光路图。

答案：

(1)
(2)

15. 检查视力的时候,视力表放在被测者头部的后上方,被测者识别对面墙上镜子里的像,镜中视力表的像是虚(选填“实”或“虚”)像,镜中视力表的像与实际视力表大小相等,镜中视力表的像是光的反射形成的。如图所示,视力表全长为0.8 m,则视力表在镜中的像的长度为0.8m,若视力表到平面镜的距离为3 m,按照要求,被测者到视力表的像的距离应该为5 m,则人应坐在离视力表1m远处,视力表上其中一个“E”开口指向纸外,则被测者应指向她的左方(选填“上方”“下方”“左方”或“右方”)才正确。

答案： 虚 相等 反射 0.8 1 左方

16. 如图所示是潜望镜的结构示意图,观察者利用潜望镜看到外面的景物是(A)
A.正立、等大的
B.倒立、等大的
C.正立、缩小的
D.倒立、缩小的

答案： A

17. (2022·临沂期中)汉代《淮南万毕术》中记载：“取大镜高悬,置水盆于下,则见四邻矣。”图中装置是世界上有记载最早的潜望镜,其中涉及的光学知识分析正确的是(A)

A.高悬的大镜是平面镜
B.插秧人在大镜中成倒立的像
C.从水盆中看到四邻利用了光的折射
D.大镜悬挂越高所成的像越小

答案： A

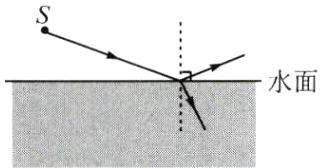

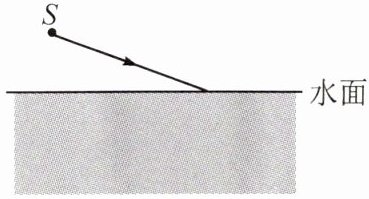

18. 一束激光由S点从空气射向水面,请在图中画出它在水和空气中的传播径迹。

答案：
