《2025年思维新观察八年级物理上册人教版》

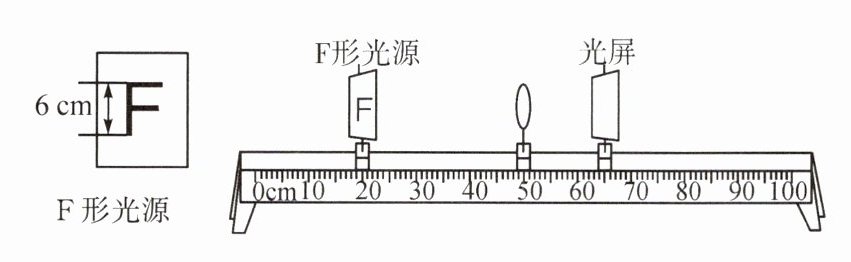

5. (2024·贵州)如图所示,用焦距为10cm的凸透镜、高度为6cm的F形光源、光屏和光具座等器材探究凸透镜成像大小的变化规律,通过测量像的高度反映像的大小。

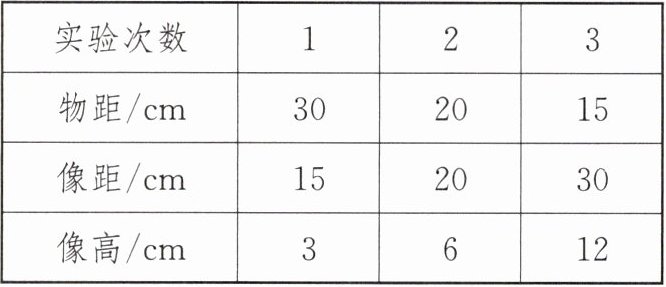

|实验次数|1|2|3|
|物距/cm|30|20|15|
|像距/cm|15|20|30|
|像高/cm|3|6|12|
(1)若要测量光源在光屏上所成像的高度,还需要的测量工具是刻度尺；
(2)将光源逐渐靠近凸透镜,移动光屏,三次成倒立实像的相关数据记录如表。分析表中数据,可得出结论:凸透镜成实像时,物距变小,像距变大,像变大；
(3)继续移动光源至物距为6cm时,发现无论如何移动光屏,均不能在光屏上成像,人眼应从光屏(选填“光源”或“光屏”)一侧透过凸透镜观察光源的像,此时不能(选填“能”或“不能”)用(1)问中的测量工具直接测出观察到的像高；
(4)若保持光源到光屏的距离为45cm不变,仅移动凸透镜改变物距,则表中第2次实验的成像情况不能探究,理由是:物距和像距之和小于 45 cm。

答案：
(1)刻度尺
(2)大 大
(3)光屏 不能
(4)2 物距和像距之和小于 45 cm

6. (2024·自贡)在探究凸透镜成像规律的实验中,进行了如下操作:
(1)实验前,调整凸透镜、烛焰和光屏,使三者的中心在同一高度；

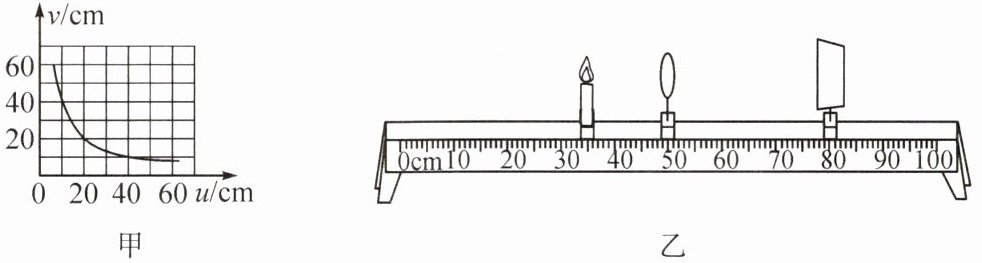

(2)通过探究,记录并绘制了像距v与物距u之间的关系图像如图甲所示,则该凸透镜的焦距是10cm,当烛焰、凸透镜和光屏三者位置调节到如图乙所示时,光屏上出现了倒立、放大(选填“放大”“缩小”或“等大”)的烛焰的像。

答案：
(1)同一高度
(2)10 放大

7. (青山模拟)在探究凸透镜成像规律的实验中。

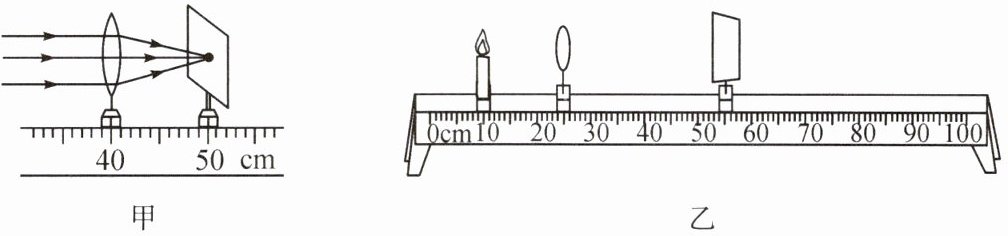

(1)如图甲所示,平行光正对凸透镜照射,光屏上出现一个最小最亮的光斑,则凸透镜的焦距f=10.0cm；
(2)如图乙所示,光屏上呈现清晰的像,此像的性质是倒立放大(选填“放大”“缩小”或“等大”)的实像,这是投影仪(选填“照相机”“投影仪”或“放大镜”)的工作原理；
(3)若保持蜡烛和凸透镜的位置不变,将透镜换成一个f= 8cm的凸透镜,为了使光屏上得到清晰的像,应将光屏向左(选填“左”或“右”)移动。

答案：
(1)10.0
(2)放大 投影仪
(3)左
