《2025年思维新观察八年级物理上册人教版》

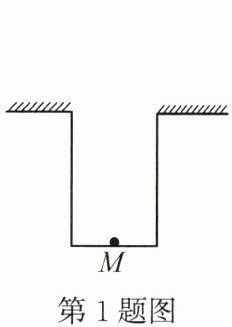

1. (郴州中考)“井底之蛙”这个成语大家都很熟悉,图中M点表示青蛙。请根据光的直线传播知识画图说明为什么“坐井观天,所见甚小”。(要求:必须标出光的传播方向)

答案：

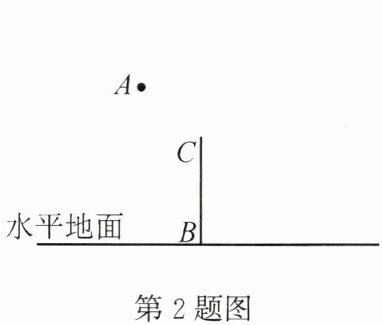

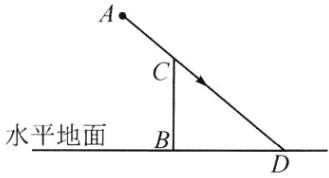

2. (赤峰中考)如图所示,在路灯(用A点表示)的照射下,地面上出现了小树BC的影子BD,请根据光的直线传播知识画图确定点D的位置。

答案：

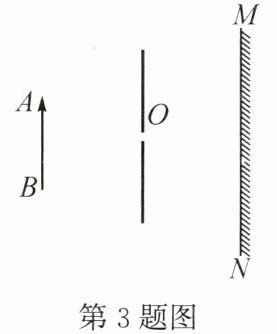

3. 请用作图的方法,画出图中物体AB通过小孔O后在光屏MN上成像的光路图。

答案： 【解析】：
本题考查小孔成像的原理及光路图的画法，小孔成像的原理是光的直线传播，物体上部的光线通过小孔后，射到光屏的下部，物体下部的光线通过小孔后，射到光屏的上部，据此连接光路。
连接$A$点和小孔$O$，并延长至光屏$MN$上的$A'$点，$A'$为$A$点的像；
连接$B$点和小孔$O$，并延长至光屏$MN$上的$B'$点，$B'$为$B$点的像；
用实线连接$A'B'$，即为物体$AB$通过小孔后在光屏$MN$上成像的光路图。
【答案】：
图略（连接$A$点和小孔$O$并延长至光屏$MN$上的$A'$点，连接$B$点和小孔$O$并延长至光屏$MN$上的$B'$点，用实线连接$A'B'$）。

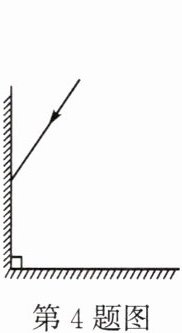

4. (2024·泸州)如图是随嫦娥六号一起发射的角反射器其中两个反射面的示意图,其反射面相互垂直,一束光只在这两个反射面发生了反射,请在图乙中画出这束光反射的光路图。(保留作图痕迹)

答案：

5. (泰安中考)利用一块平面镜使图中的一束光竖直射入井中,则反射角的大小是______。请作图确定平面镜的位置。

答案：
55°

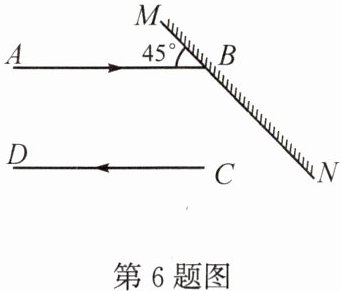

6. (天门中考)如图,一束光AB射向平面镜MN,经MN反射后的光线射向另一平面镜M'N'(图中未画出),再经M'N'反射后沿CD射出,CD//AB。①请完成光线AB经MN反射的光路图(保留作图痕迹);②画出平面镜M'N';③标出两平面镜夹角的度数。

答案：

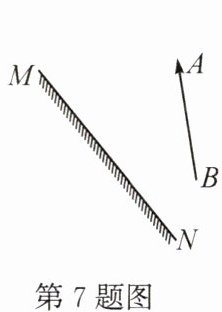

7. (武珞路期中)在图中画出物体AB在平面镜MN中所成的像A'B'。

答案：

8. (昆明中考)图中的A'B'是物体AB经过平面镜M后所成的像,请在图中画出该物体。

答案：

9. (日照中考)如图所示,物体AO放置在水平面上,A'O是AO在平面镜中的像,且A'O垂直于AO。请在图中画出平面镜的位置,并标出镜面与水平面夹角的大小。

答案：

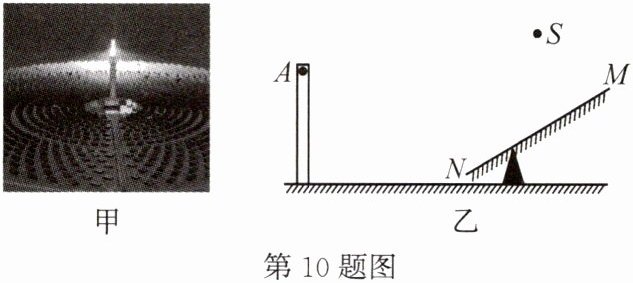

10. (2024·洪山联考)甲图是我国敦煌的塔式光热电站,它由12 000面“定日镜”围绕吸热塔组成,每面镜子能追踪太阳并把阳光反射到塔顶的吸热器上。某时刻太阳在S点,地面上的一面追日镜MN恰好将太阳光反射到吸热器的A点,请在乙图中画出该时刻的反射光路(保留作图痕迹)。

答案：
