《2025年思维新观察八年级物理上册人教版》

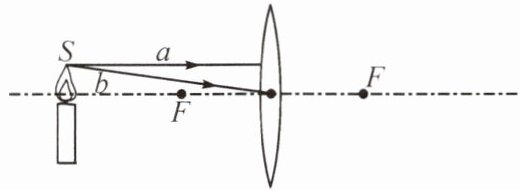

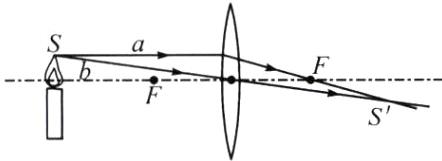

1. (成都中考)如图所示,F是凸透镜的焦点,a、b是烛焰发出的两条光线,a与两焦点的连线平行,b经过透镜中心。请作出a、b两条光线通过透镜之后的光路图。

答案：

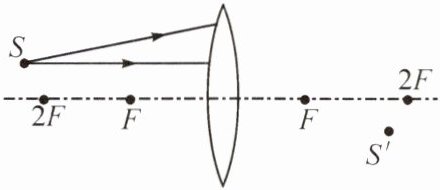

2. 如图所示,$S'$是S经凸透镜成的像,请作出由S发出的两条入射光线经凸透镜折射后的光路。

答案：

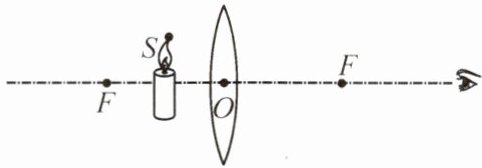

3. (阜新中考)在探究凸透镜成像规律的实验中,小新透过凸透镜看到烛焰S的像点$S'$,画出光路图确定像点$S'$的位置,图中O为光心,F为焦点。(保留必要的作图痕迹)

答案：

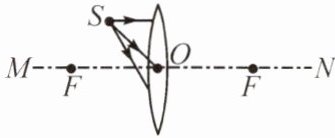

4. (黄石中考)如图所示,MN为凸透镜的主光轴,O点为光心,F点为焦点,请在图中画出三条光线的折射光线,并作出物点S的像点$S'$。(注意保留作图痕迹)

答案：

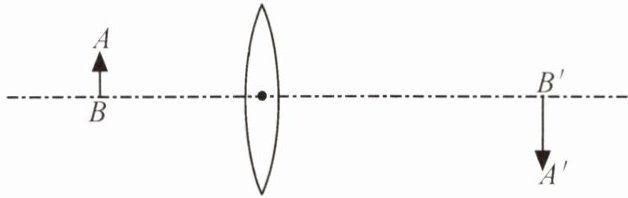

5. (江汉联考)已知物体AB和经过凸透镜所成的像,画出成像的光路图,并标出凸透镜焦点的位置。

答案：
