《2025年思维新观察八年级物理上册人教版》

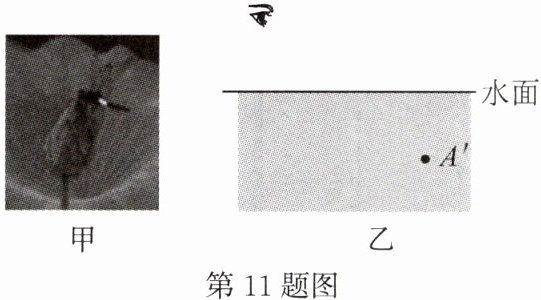

11. (山西中考)古诗词是中华文化的瑰宝,“小荷才露尖尖角,早有蜻蜓立上头”描述的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图,其中A'点表示水中“蜻蜓”的位置。

答案：

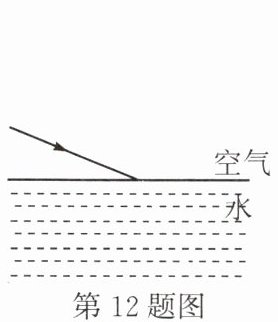

12. (朝阳中考)如图所示,一束光从空气斜射到水面上,同时发生反射和折射,请作出反射光线和折射光线的大致位置。

答案：

13. (锦州中考)如图所示,一束光在空气和水的交界面处发生反射和折射,已知折射光线为OC,请画出大致的入射光线AO和反射光线OB。

答案：

14. (鄂州中考)“坐井观天,所见甚小”,青蛙在枯井和有水的井中“观天”的范围大小是不同的。如图所示,一只青蛙在井底(井中有水)中央,请用光路图作出井底之蛙“观天”的最大范围。

答案：

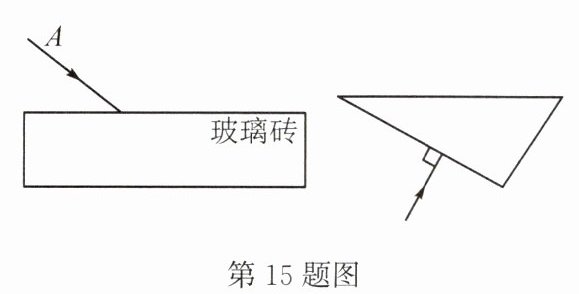

15. (南充中考)一束光从空气射向玻璃砖,并穿过玻璃砖,请在两图中画出光线进入和离开玻璃砖的折射光线。

答案：

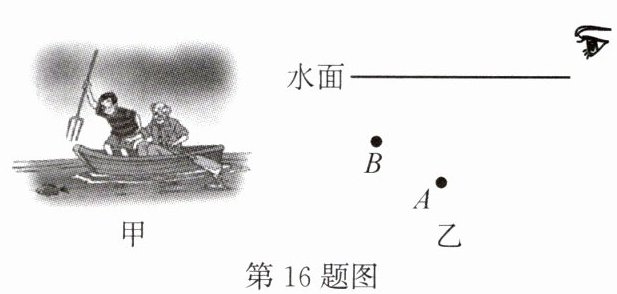

16. (阜新中考)甲图是渔民叉鱼的场景,请在乙图中完成渔民看到鱼在水中的像的光路图,同时标出入射角i;其中B代表渔民看到的鱼,A代表鱼的实际位置。

答案：

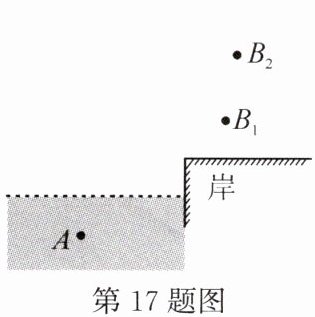

17. (资阳中考)如图所示,潜水员的眼睛在水面以下A处观察岸上的物体。图中的两个点$B_1$和$B_2$分别是物、像的位置。请在图中作出潜水员观察物体的光路图。

答案：

18. (十堰中考)如图,空气中某点光源S发出一束光射向水面,在水面发生反射和折射,反射光线经过P点。请在图中作出这条入射光线、对应的反射光线和折射光线的大致方向(保留作图痕迹)。

答案：

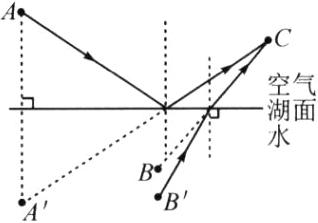

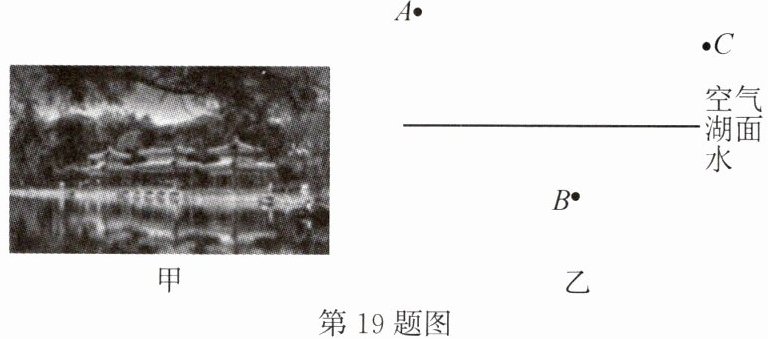

19. (辽宁中考)承德避暑山庄湖景如画,如图甲所示。小玉同学在岸边,通过平静的湖面,既可看到建筑物的倒影,又可看到水中的鲤鱼。图乙中,A点代表建筑物的顶点,B点代表小玉看到的鱼,C点代表小玉的眼睛。请在图乙中画出:(1)A点在水中的像A';(2)小玉看到A'的光路;(3)鱼的大致位置B'并完成看到B'的光路图。

答案：
