《2025年思维新观察八年级物理上册人教版》

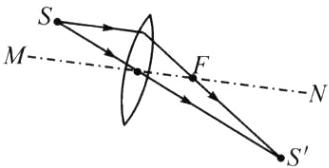

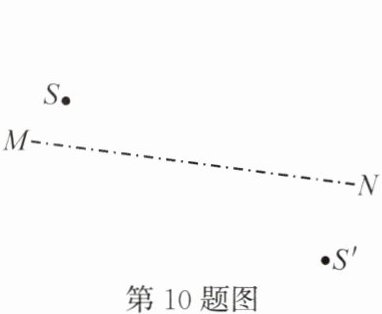

10. (鄂尔多斯中考)如图所示,MN为凸透镜的主光轴,S'是光源S通过凸透镜所成的像,请在图中画出凸透镜的位置,并确定凸透镜右侧焦点F的位置。

答案：

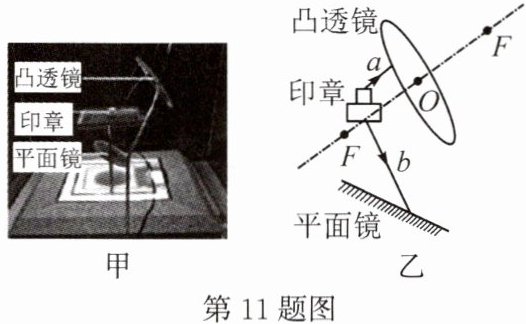

11. (成都中考)如图甲所示是博物馆内“刘充国印”的展台,上方是凸透镜,透过它能看到放大的印章；下方是平面镜,通过它能看到印章底部的字。如图乙所示是其示意图,F为凸透镜的焦点,O为凸透镜的光心,光线a平行于凸透镜的主光轴(图中虚线)。请在图乙中画出：
(1)光线a经过凸透镜折射后的光线；(2)光线b经过平面镜反射后的光线。

答案：
凸透镜

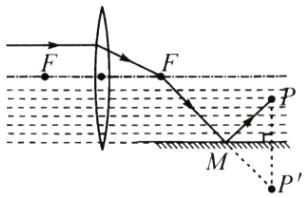

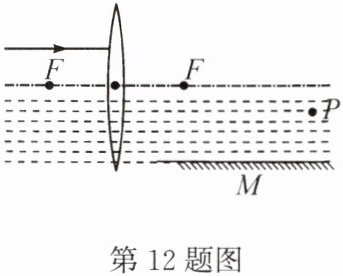

12. (鞍山中考)如图所示,凸透镜的主光轴与水面重合,F是凸透镜的焦点,水中有一平面镜。一束与水面平行的光线经凸透镜折射后进入水中,再经过水中的平面镜反射后恰好过P点。请画出：
(1)经过凸透镜的折射光线；(2)进入水中的折射光线；(3)经平面镜后的反射光线。

答案：

13. (通辽中考)如图所示,一束光经凹透镜折射后,射向与凹透镜主光轴平行的平面镜上,请画出：(1)射向凹透镜的入射光线；(2)经平面镜的反射光线。

答案：

14. (2024·凉山州)与主光轴平行的光线AB是凹透镜的一条折射光线,经过平面镜反射之后反射光线为BC,请画出折射光线AB的入射光线及平面镜的位置。

答案：

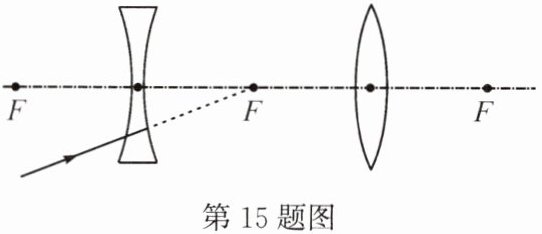

15. (2024·枣庄)如图所示,一束光射向凹透镜,请画出该光经过凹透镜、凸透镜的折射光路。

答案：

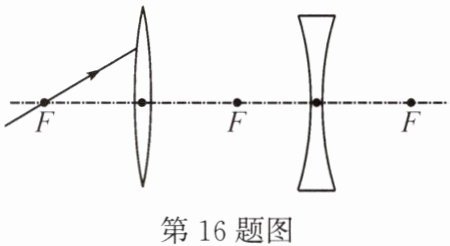

16. (毕节中考)如图所示,凸透镜与凹透镜的一个焦点重合,请根据入射光线画出相应的射出光线。

答案：

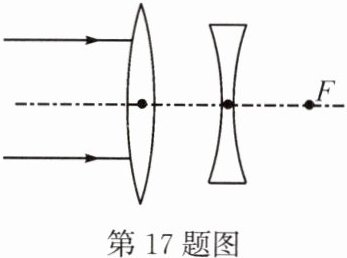

17. (日照中考)如图,F点既是图示凸透镜的实焦点,也是图示凹透镜的虚焦点,请画出图中两条平行于主光轴的光线经过两个透镜的光路图。

答案：
