《2025年通城学典课时作业本九年级物理上册苏科版江苏专版》

1. 下列为某同学在“伏安法测电阻”实验过程中的部分操作,其中正确的是()
A. 连接电路时,应先闭合开关
B. 连接电表时,应先选小量程
C. 闭合开关时,应先将滑动变阻器的滑片移到阻值最大处
D. 计算电阻时,应先计算电压平均值与电流平均值

答案： C

2. 在下列实验中：①伏安法测小灯泡的电阻；②伏安法测定值电阻的阻值；③用刻度尺测量物体的长度；④研究杠杆的平衡条件。其中用多次测量求平均值的方法来减小测量误差的是()
A. ①②
B. ②③
C. ②④
D. ③④

答案： B

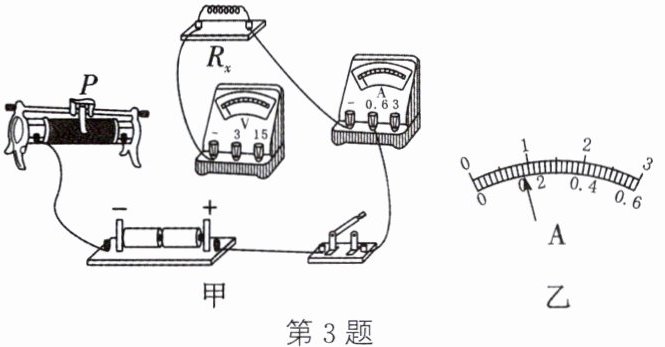

3. 在“伏安法测电阻”的实验中：
(1)请你用笔画线代替导线,将图甲电路图连接完整。

(2)连接好电路后,闭合开关,发现无论怎样移动滑动变阻器滑片,两电表均无示数,其原因可能是______。
A. 滑动变阻器断路
B. $ R_x $ 断路
C. $ R_x $ 短路
D. 电流表短路

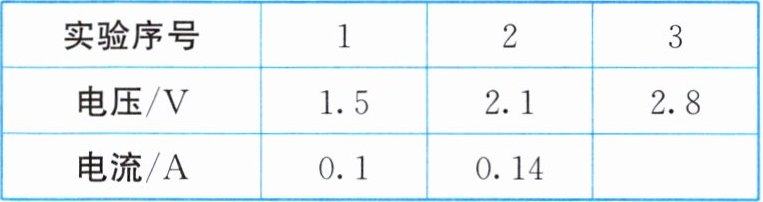

(3)排除故障后,测得表中的几组数据,如图乙所示为第3次实验时电流表的示数,为______A。
(4)三次所测电阻的平均值为______Ω(结果保留一位小数)。

答案：

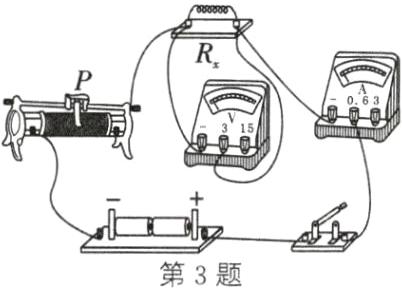

(1)如图所示
(2)A
(3)0.18
(4)15.2

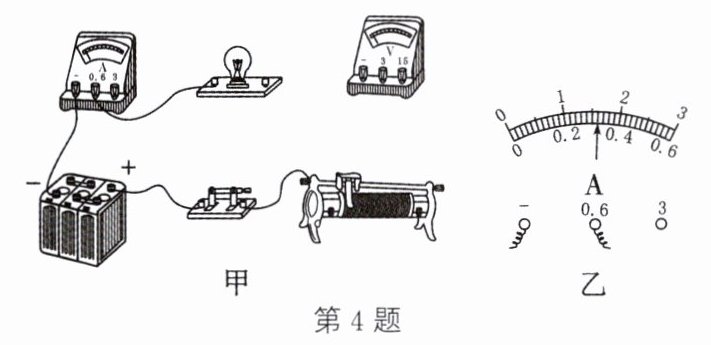

4. 某课外兴趣小组同学做“测定小灯泡的电阻”实验(小灯泡标有“2.5 V”字样),小明已连接的部分电路如图甲所示。

(1)小丽发现小明在连接电路时有错误,错误是______。
(2)请你用笔画线代替导线,在图甲中把电路连接完整。
(3)实验时,小娟发现小灯泡不亮,电压表有示数、电流表有示数但都比较小,移动滑动变阻器的滑片时,两表的示数均不变,则产生该现象的原因可能是______。
(4)移动滑动变阻器的滑片,当小灯泡两端的电压为2.5 V时,若灯丝突然烧断,则电压表的示数将______(变大/不变/变小)。

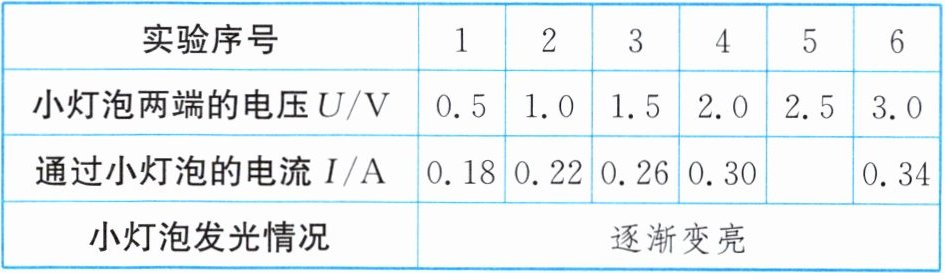

(5)小明在实验过程中得到了如表所示的几组U和I的数据,小灯泡两端的电压为2.5 V时,电流表的示数如图乙所示,请将读数填入表中的空格处,此时小灯泡的电阻为______Ω(结果保留一位小数)。
(6)分析比较表格中的数据可以看出,电流逐渐增大的过程中,灯丝的电阻______(变大/不变/变小),进一步分析表明______。

答案：

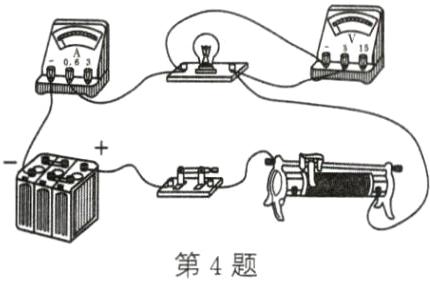

(1)没有断开开关
(2)如图所示
(3)滑动变阻器下方的两个接线柱同时连入了电路中
(4)变大
(5)0.32 7.8
(6)变大 灯丝电阻随温度的升高而增大
