8. 某新型手电筒由电池、开关和三粒相同的$LED$灯珠连接而成,工作时每粒灯珠都正常发光且电压都为$U$。为探究三粒灯珠的连接方式,小明从正在发光的该新型手电筒中取下其中一粒灯珠,发现另外两粒灯珠不亮,则手电筒中三粒灯珠是______联的。手电筒正常工作时通过三粒灯珠的电流______(相等/不相等),手电筒电池的电压为______。

答案： 串 相等 3U

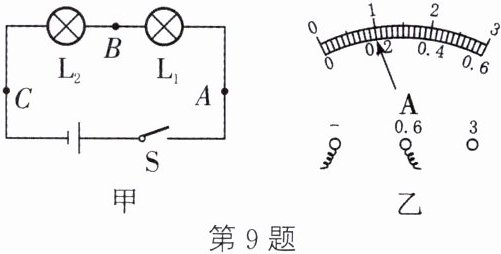

9. 如图甲所示的串联电路中,闭合开关$S$时,小桂发现$L_{1}比L_{2}$亮,他猜想可能有下列原因：猜想一：通过$L_{1}的电流比通过L_{2}$的大。猜想二：$L_{1}$更加靠近电源正极。为验证猜想,他做了以下探究。
(1)为了验证猜想一,小桂用电流表分别测出图甲中$A$、$B$、$C$三处的电流,电流表的示数均如图乙所示,为______$A$,说明猜想一错误。同时他发现：该电路中任意一处断开,$L_{1}$、$L_{2}$均不能发光,说明串联电路有______条通路。
(2)为了验证猜想二,小桂对调两个小灯泡在电路中的位置,操作时开关应该处于______状态,最后发现仍是$L_{1}比L_{2}$亮,说明猜想二______。

答案：
(1) 0.2 1
(2) 断开 错误

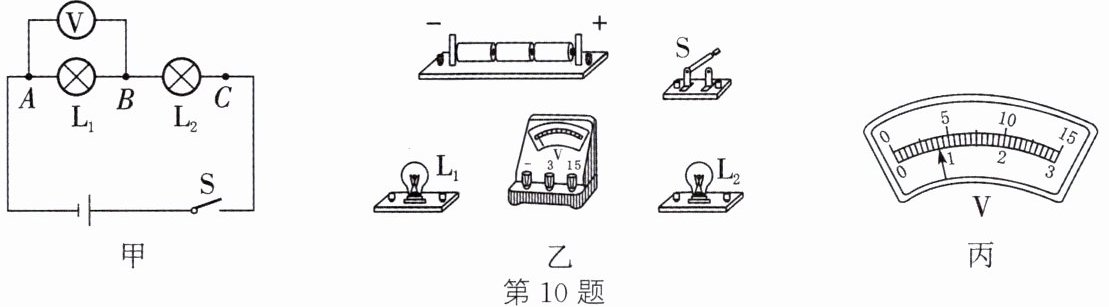

10. 在“探究串联电路电压的特点”活动中：
(1)如图甲所示,连接电路时,至少需要______根导线；实验中应选择规格______(相同/不同)的小灯泡。
(2)根据电路图,请用笔画线代替导线,连接图乙中的实物图。
(3)小刚用电压表测量$L_{1}$两端的电压时,直接选用$0\sim 3V$的量程,小丽说这样不行,规范的操作方法是先用______的量程进行试触,如果试触结果不超过$3V$,那么再改用小量程测量。
(4)小刚保持电压表的$B$连接点不动,不断开$A$连接点,并改接到$C$连接点上,测量$L_{2}$两端的电压。他能否测出$L_{2}$两端的电压？______,理由是______。

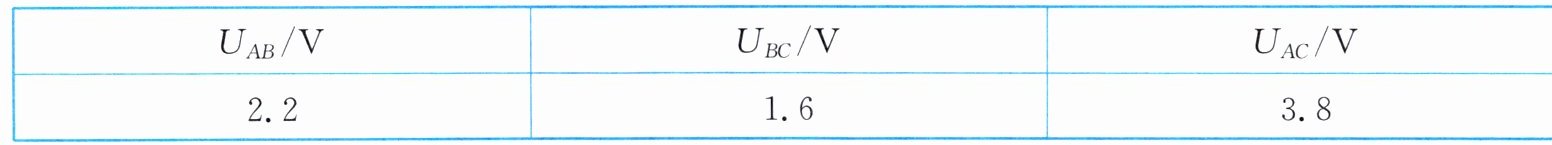

(5)小刚分别测出$AB$、$BC$、$AC$间的电压并记录在表格中,分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小刚的做法进行评价：______,改进方法是______。

(6)小刚接下来又按正确的方法测出了一组$AB$、$BC及AC$间的电压,分别为$U_{AB}= 2.4V$,$U_{BC}= 1.4V$,$U_{AC}$的示数如图丙所示,可读出$U_{AC}= $______$V$。根据测量结果,在误差允许范围内,你认为串联电路中用电器两端的电压和电源电压的关系是______(用给出的物理量表示)。

答案：

(1) 6 不同

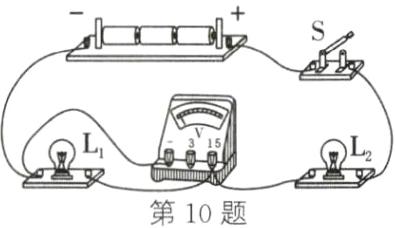

(2) 如图所示
(3) 0～15V
(4) 不能 电压表的正、负接线柱接反了
(5) 不合理，一次实验具有偶然性 更换规格不同的灯泡进行多次实验
(6) 4 $ U _ { A C } = U _ { A B } + U _ { B C } $
