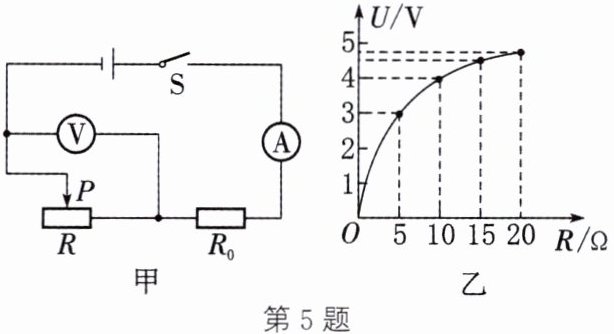

5. 如图甲所示的电路,电源电压不变,$R_{0}$为定值电阻,R 为滑动变阻器。闭合开关,滑片 P 从一端滑到另一端的过程中,电压表示数随滑动变阻器阻值变化的关系如图乙所示,下列说法正确的是 ()

A. 滑片从最左端向最右端滑动的过程中,电流表示数变小
B. 滑片滑动过程中,电压表与电流表示数之比不变
C. 定值电阻$R_{0}$的阻值为 5 Ω
D. 电源电压为 5 V

答案： C

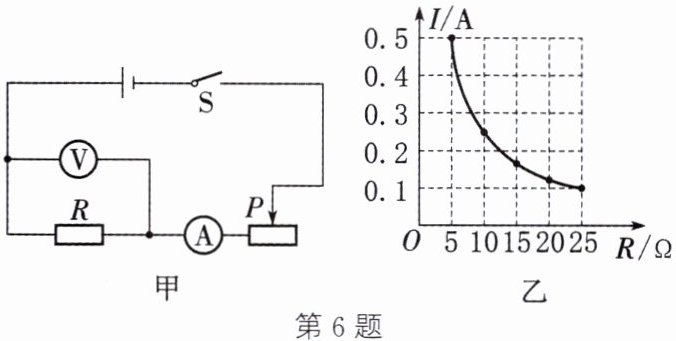

6. 某同学利用如图甲所示的电路进行实验,电源电压恒为 3 V,更换 5 个定值电阻 R,得到如图乙所示的图像。以下有关叙述正确的是 ()
① 该同学研究的是电流和电压的关系。
② 实验中电压表的示数保持 2.5 V 不变。
③ 滑动变阻器阻值变化范围是 1~5 Ω。
④ 将 R 从 5 Ω 换成 10 Ω 后,应将滑片 P 向左移。

A. ①②
B. ②③
C. ③④
D. ②④

答案： B

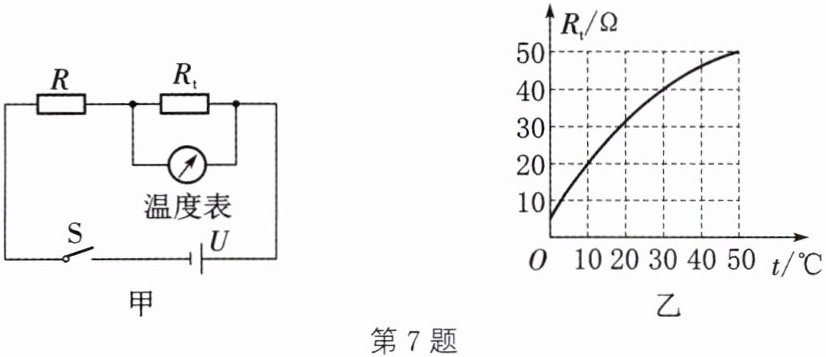

7. 测温模拟电路如图甲所示,温度表由量程为 0~3 V 的电压表改装而成,电源电压 U 为 6 V,R 的阻值为 40 Ω,热敏电阻的阻值$R_{t}$随温度 t 变化的关系如图乙所示,则当开关 S 闭合后,电路可测量的最高温度为____℃,温度表的 10℃应标在电压表____(1 V/2 V/3 V)处;若增大 U,则电路可测量的最高温度将____(变大/不变/变小);若 U 增大 3 V,R 增大 40 Ω,则电路可测量的最高温度为____℃。

答案： 30 2V 变小 30
