《2025年通城学典课时作业本九年级物理上册苏科版江苏专版》

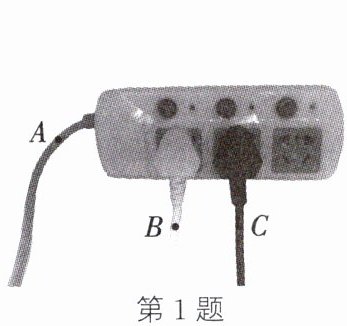

1. 如图所示为家用插线板示意图,图中A线接入家庭电路中,B线接台灯,C线接取暖器,两个用电器均正常工作时,A、B和C三处的电流分别为$I_{A}$、$I_{B}和I_{C}$,则它们的大小关系正确的是()

A. $I_{A}= I_{B}$
B. $I_{B}= I_{C}$
C. $I_{B}= I_{A}+I_{C}$
D. $I_{A}= I_{B}+I_{C}$

答案： D

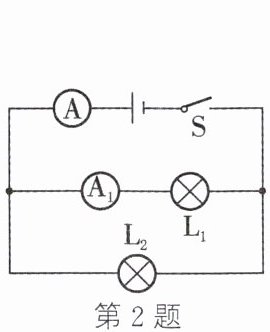

2. 如图所示的电路中,闭合开关S后,电流表$A_{1}$的示数是0.2A,电流表A的示数是0.45A,则通过灯$L_{2}$的电流是()

A. 0.2A
B. 0.25A
C. 0.45A
D. 0.65A

答案： B

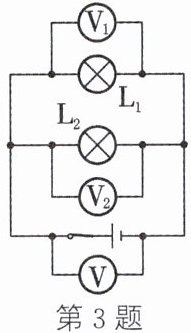

3. 如图所示,灯泡$L_{1}比L_{2}$亮,电压表$V_{2}$的示数为6V,下列说法正确的是()

A. 电压表$V_{1}$的示数为6V
B. 电压表$V_{1}$的示数大于6V
C. 电压表V的示数小于6V
D. 电压表V的示数大于6V

答案： A

4. 用电压表测电压时,电压表显示的实际上是其自身两端的电压值,我们将电压表的示数当作被测的电压值,其依据是______。

答案： 并联支路两端的电压相等

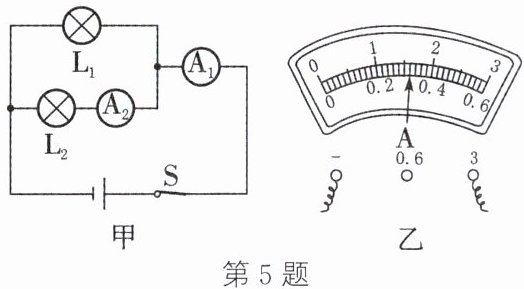

5. 如图甲所示,电路中的两个电灯______联,电流表$A_{1}$的示数如图乙所示,则$A_{1}$的示数为______A,电流表$A_{2}$的示数为0.9A,则通过$L_{1}$的电流是______A,通过$L_{2}$的电流是______A。

答案： 并 1.6 0.7 0.9

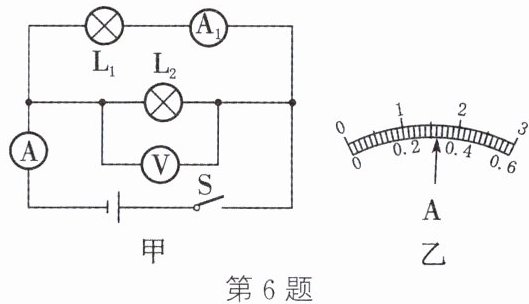

6. 如图甲所示的电路中,电源电压恒为3V。闭合开关S后,电流表A、$A_{1}$的示数均如图乙所示,则通过小灯泡$L_{2}$的电流为______A,电压表V的示数为______V。

答案： 1.28 3

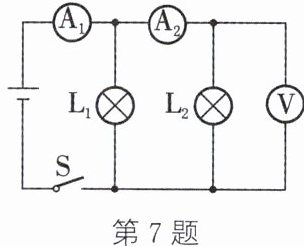

7. 如图所示,开关S闭合,两个灯均正常发光,电流表$A_{1}$的示数为0.6A,电流表$A_{2}$的示数为0.4A,电压表的示数为5V。下列说法正确的是()

A. 电源电压为10V
B. 通过灯泡$L_{2}$的电流为0.2A
C. 灯泡$L_{1}$两端的电压为5V
D. 干路电流为1A

答案： C
