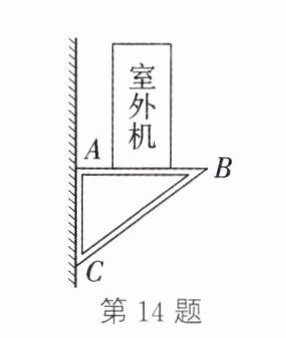

14. 如图所示,用固定在墙上的三角支架 ABC 放置空调室外机。若 A 处的螺钉松脱,则支架会绕______点倾翻。已知 AB 长为 40 cm,AC 长为 30 cm。室外机的重力为 300 N,正好处在 AB 中点处,则 A 处螺钉的水平拉力为______N(支架重力不计)。为了安全,室外机的位置应尽量______(靠近/远离)墙壁。

答案： C 200 靠近

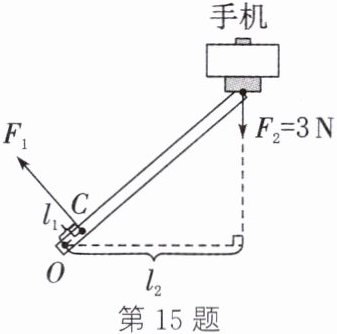

15. 如图是使用手机和自拍杆自拍时的示意图,自拍杆可以看作一个______(省力/费力)杠杆(O 为支点),已知自拍杆长为 1 m(质量忽略不计),手机对杆竖直向下的作用力 $ F_{2} $ = 3 N,图中 $ l_{1} $ = 10 cm、$ l_{2} $ = 80 cm,则手垂直于杆的动力 $ F_{1} $ = ______N,拍摄需要伸长自拍杆时,若保持 $ F_{1} $ 的作用点、方向及支点位置不变,则 $ F_{1} $ 大小将______。

答案： 费力 24 变大

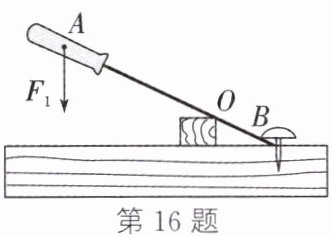

16. (教材 P3 材料改编)如图所示为用螺丝刀撬图钉的示意图,在图中画出动力 $ F_{1} $ 的力臂 $ l_{1} $ 和阻力 $ F_{2} $ 的示意图。

答案：

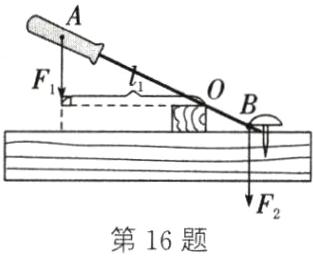

如图所示

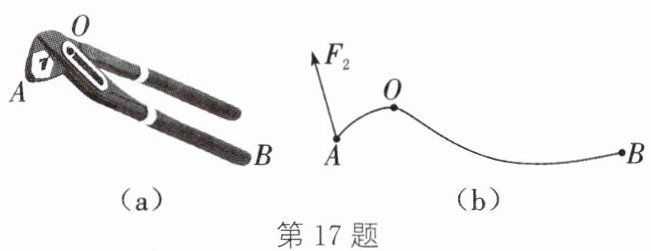

17. (2024·宿迁期末)图(a)是一款水管扳手钳,其中 AOB 部分可视为一个杠杆,其简化示意图如图(b)所示。请在图(b)中画出杠杆平衡时的阻力臂 $ l_{2} $ 及作用在 B 点的最小动力 $ F_{1} $。

答案：
如图所示

18. 某同学锻炼时,双脚并拢,脚尖 O 触地,脚后跟踮起,手掌支撑在竖直墙壁上,手臂水平,A 为人体重心所在位置。此时墙壁对手掌的支撑力 F 如图,g 取 10 N/kg,不计墙壁对手掌的摩擦力。
(1) 以 O 为支点,请在图中作出动力 F 的力臂 l。
(2) 该同学质量为 50 kg,则墙壁对人的支撑力约为______N。
(3) 若增大脚尖与墙壁的距离,手臂仍然水平支撑在墙壁上,则支撑力 F 将______(变大/不变/变小),理由是______。

答案：

(1) 如图所示
(2) 125
(3) 变大 动力臂变短，阻力臂变长，阻力大小不变，故支撑力 $ F $ 变大
