《2025年通城学典课时作业本九年级物理上册苏科版江苏专版》

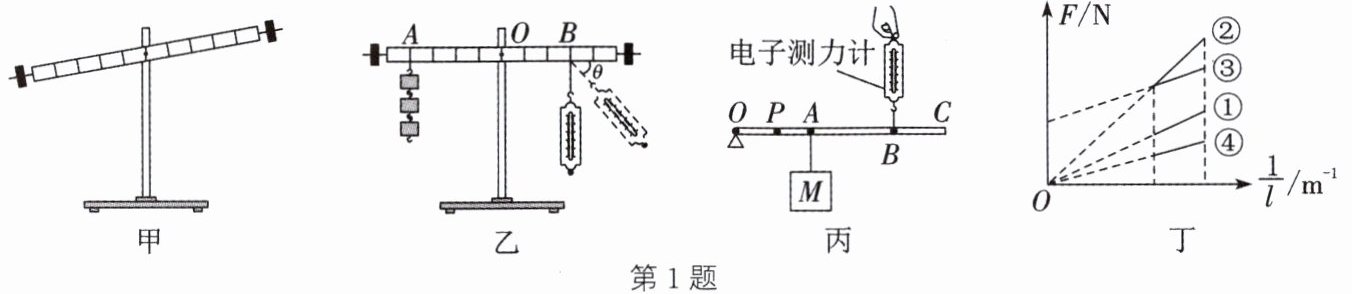

1. (2024·无锡江阴期末)小明用如图所示装置做“探究杠杆的平衡条件”实验。
(1) 实验前杠杆位置如图甲所示,为使其在水平位置平衡,应将平衡螺母向______调节。
(2) 给水平平衡的杠杆两侧挂上不同数量的钩码,设左侧钩码对杠杆施的力为动力$ F_{1} $,右侧钩码对杠杆施的力为阻力$ F_{2} $,测出杠杆水平平衡时的动力臂$ l_{1} 和阻力臂 l_{2} $;多次实验并把数据填入下表:
| 实验次序 | 动力$ F_{1}/N $ | 动力臂$ l_{1}/m $ | 阻力$ F_{2}/N $ | 阻力臂$ l_{2}/m $ |
| :---: | :---: | :---: | :---: | :---: |
| 1 | 0.5 | 0.2 | 1.0 | 0.1 |
| 2 | 1.0 | 0.15 | 1.5 | 0.1 |
| 3 | 1.5 | 0.2 | 1.0 | 0.3 |
| 4 | 2.0 | 0.15 | 1.5 | 0.2 |
…
小明分析表格中的数据,初步得出杠杆的平衡条件为______。
(3) 实验完成后,小明撤去右侧钩码,改用弹簧测力计继续实验,如图乙所示。杠杆调节平衡后,在$ A $处悬挂3个钩码,每个钩码重$ 0.5 \mathrm{~N} $,如果在$ B $处施加竖直向下的拉力,使杠杆在水平位置再次平衡,此时拉力的大小为______$ \mathrm{N} $。

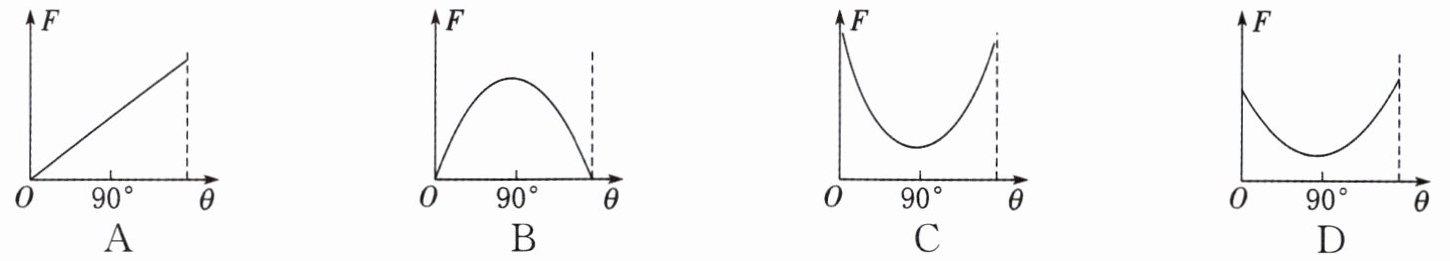

(4) 图乙中,若左边的钩码个数和位置保持不变,弹簧测力计的作用点固定,将弹簧测力计逆时针旋转,当杠杆平衡时,弹簧测力计的示数与(3)中相比将______(变大/不变/变小),此时杠杆的平衡条件将______(不成立/仍成立);只改变弹簧测力计与水平方向的夹角$ \theta $,仍使杠杆在水平方向平衡,能描述测力计示数$ F 与 \theta $关系的大致图像是______。

(5) 小明利用图丙所示装置,轻质杠杆$ OC 可绕 O $转动,$ A 点悬挂一重物 M $,$ B 点受到电子测力计竖直向上的拉力 F $,杠杆水平静止。保持$ F $方向不变,改变$ B $点位置,记录拉力$ F 的力臂 l 及 F $的大小,画出$ F 与 \frac{1}{l} $的关系图像如图丁①,则动力$ F 和动力臂 l $的关系为______;将$ M 从 A 移至 P $,再重复上述步骤,得到新的关系图像为图丁中的______(①/②/③/④)。

答案：
(1) 右
(2) $ F_{1}l_{1}=F_{2}l_{2} $
(3) 2
(4) 变大 仍成立 C
(5) 成反比 ④
