7. 如图所示,电冰箱的压缩机由一个温控开关$S_1$自动控制,当温度高于设定温度时,自动闭合,温度低于设定温度时,自动断开;冷藏室中的照明灯是由开关$S_2$控制的,冰箱门打开时$S_2$闭合,冰箱门关上时$S_2$断开。下列说法正确的是 ()

A. 照明灯和压缩机是串联的
B. 照明灯和压缩机是并联的
C. 电冰箱门关上后,照明灯亮
D. 冰箱内温度低于设定温度时,压缩机开始工作

答案： B

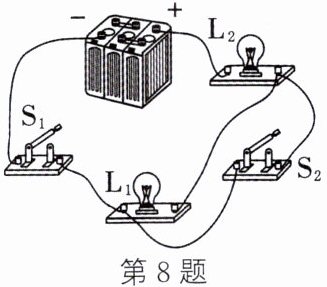

8. (易错题)小红在做实验时,先连成如图所示的电路,然后闭合开关$S_1,$再闭合开关$S_2,$小红看到的现象是 ()

A. 两盏灯开始都亮,后来$L_1$不亮
B. 两盏灯一直亮
C. 两盏灯一直都不亮
D. 两盏灯开始都亮,后来$L_2$不亮

答案： A [易错分析]当只闭合 $ S_{1} $ 时，两灯泡串联，所以两灯开始都发光，当再闭合 $ S_{2} $ 时，灯 $ L_{1} $ 被短路，只有灯 $ L_{2} $ 工作。

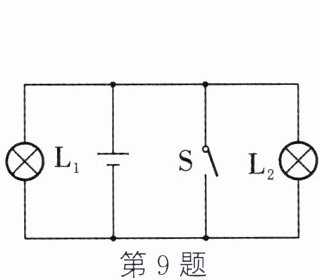

9. 如图所示的电路,闭合开关S后,会产生的现象是 ()
$A. L_1、$$L_2$都亮
$B. L_2$亮$,L_1$不亮
C. 电源被烧坏
D. 两灯全被烧坏

答案： C

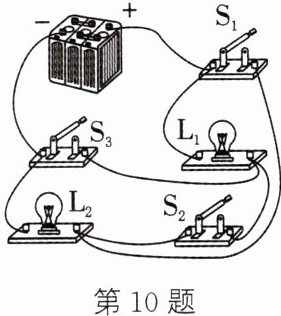

10. 如图所示电路中:
(1) 若使$L_1、$$L_2$串联,则应只闭合开关______。
(2) 若使$L_1、$$L_2$并联,则应只闭合开关______。
(3) 若只闭合$S_3$而断开$S_1、$$S_2,$则灯______亮。
(4) 若闭合$S_1、$$S_2$而断开$S_3,$则灯______亮。
(5) 同时闭合开关______,电源短路,这是不允许的。

答案：
(1) $ S_{2} $
(2) $ S_{1} $、$ S_{3} $
(3) $ L_{1} $
(4) $ L_{2} $
(5) $ S_{1} $、$ S_{2} $、$ S_{3} $

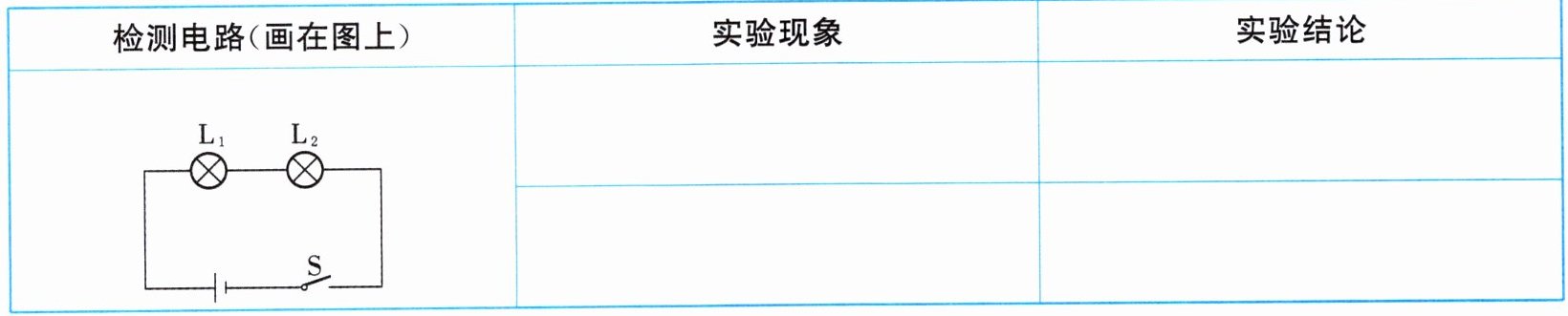

11. 如表格中的电路图所示,闭合开关S后,发现两灯均不亮,其中一个灯损坏,现提供一根导线,请你用这根导线对电路进行检测,并完成下表。

答案：

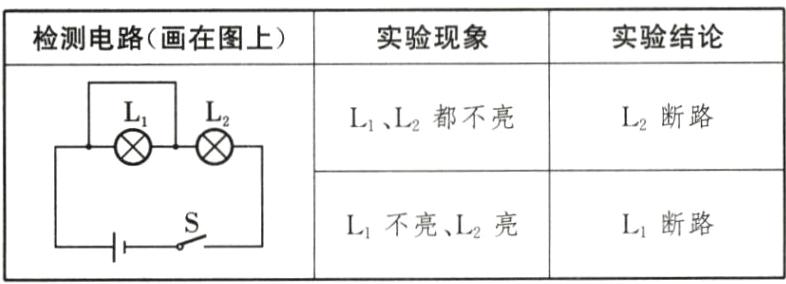

如表所示

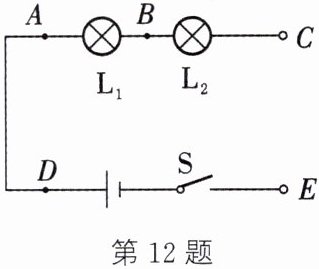

12. 如图所示,用导线连接使灯$L_1$和$L_2$组成并联电路,下列方法正确的是 ()

A. 用一根导线连接A、B,再用另一根导线连接C、E
B. 用一根导线连接A、B,再用另一根导线连接D、E
C. 用一根导线连接A、C,再用另一根导线连接B、E
D. 用一根导线连接A、C,再用另一根导线连接C、E

答案： C
