《2025年通城学典课时作业本九年级物理上册苏科版江苏专版》

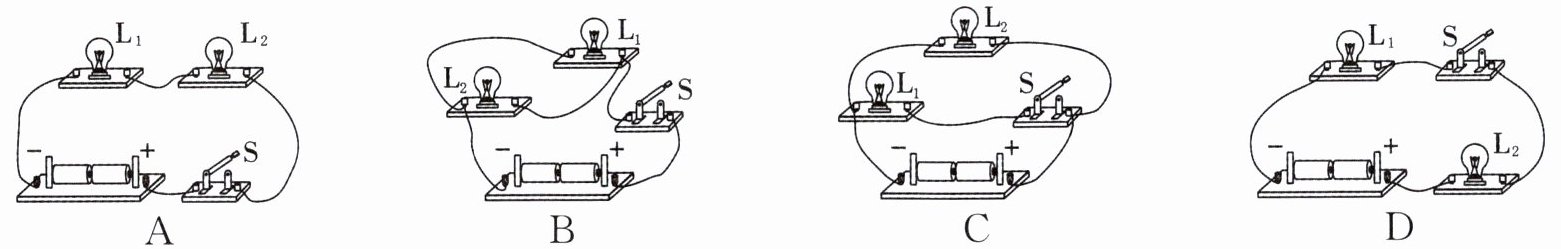

1. 下列电路中,开关S能够同时控制两盏灯,且两盏灯发光情况互不影响的是 ()

答案： B

2. (新情境·社会热点)在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片。下列有关分析正确的是 ()
A. 两个模块相当于开关,彼此串联
B. 两个模块相当于开关,彼此并联
C. 两个模块相当于电源,彼此并联
D. 两个模块相当于电源,彼此串联

答案： B

3. LED灯因具有节能、环保、安全等优点而被广泛应用,某学校宣传栏电子屏的每个字背后都是由许多LED灯组成的,王师傅在调试电路时断开某处,电子屏的第三个字立即熄灭,其他字均正常发光,如图所示。根据这一现象可以判断 ()

A. 各字的笔画之间一定是串联
B. 各字的笔画之间一定是并联
C. 第三个字与其他字之间一定是串联
D. 第三个字与其他字之间一定是并联

答案： D

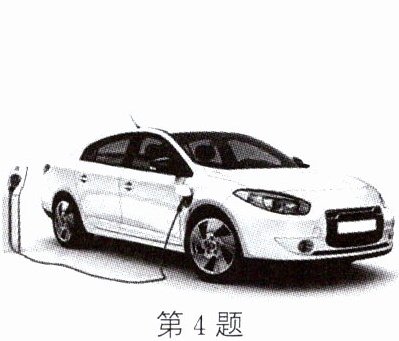

4. 电动汽车具有节能、环保等特点。如图所示,用充电桩给汽车的电池充电,此时汽车的电池相当于电路中的______(电源/用电器),充电过程是将______能转化为______能;汽车的左、右转向灯可以独立工作,说明它们的连接方式是______(串联/并联)。

答案： 用电器 电 化学 并联

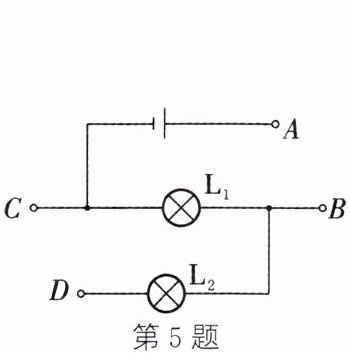

5. 如图所示,A、B、C、D表示四个接线柱,请按下述要求用导线将有关接线柱连接起来。要使$L_1$发光$,L_2$不发光,则连接______;要使$L_1、$$L_2$串联,则连接______;要使$L_1、$$L_2$并联,则连接______和______;若直接连接______,则电源会短路。

答案： AB AD AB CD AC

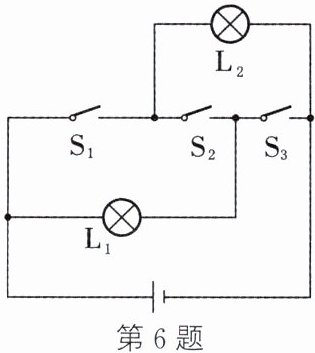

6. 如图所示的电路中,若要使灯泡$L_1$和$L_2$串联,则应闭合开关______,断开开关______;若要使灯泡$L_1$和$L_2$并联,则应闭合开关______,断开开关______;而开关______绝不能同时闭合,否则会造成电源短路事故。

答案： $ S_{2} $ $ S_{1} $、$ S_{3} $ $ S_{1} $、$ S_{3} $ $ S_{2} $ $ S_{1} $、$ S_{2} $、$ S_{3} $
