1. 将$L_{1}$、$L_{2}$、$L_{3}$三盏灯串联在电路中,发现$L_{1}$最暗,$L_{2}$较亮,$L_{3}$最亮,则通过三盏灯的电流大小关系为()
A. $I_{1}＞I_{2}＞I_{3}$
B. $I_{1}= I_{2}= I_{3}$
C. $I_{1}＜I_{2}＜I_{3}$
D. 无法判断

答案： B

2. 在“探究串联电路中的电流”实验中,某同学用电流表分别测出图中$a$、$b$、$c$三处的电流大小,为了进一步探究$a$、$b$、$c$三处的电流大小有什么关系,他下一步的操作应该是()

A. 将电源两极对调,再次测量$a$、$b$、$c$三处的电流
B. 改变开关$S$的位置,再次测量$a$、$b$、$c$三处的电流
C. 将图中两只灯泡的位置互换,再次测量$a$、$b$、$c$三处的电流
D. 换用不同规格的灯泡,再次测量$a$、$b$、$c$三处的电流

答案： D

3. 如图所示,将电压表先后并接在$AB$处、$BC$处、$AC$处,当开关$S$闭合后,电压表读数最大时,是接在()

A. $A$、$C$处
B. $A$、$B$处
C. $B$、$C$处
D. 三处一样大

答案： A

4. 有一种节日彩灯由$20$只小灯泡串联而成,如果电源插头处的电流为$200mA$,那么通过每一只小灯泡的电流为______$A$,你这样判断的理由是______。

答案： 0.2 串联电路中电流处处相等

5. 如图甲所示的电路中,电源由三节新干电池(每节均按$1.5V$计)串联组成。闭合开关后,两灯泡均发光,电流表的示数如图乙所示,电压表$V$指针如图丙所示。则：
(1)流过灯$L_{1}$的电流是______$A$。(2)$L_{1}和L_{2}$两端的电压分别是______$V$、______$V$。

答案：
(1) 0.52
(2) 2 2.5

6. 如图所示,电源电压保持不变,当开关$S_{1}$闭合、$S_{2}$断开时,电压表的示数为$3V$；当开关$S_{1}$断开、$S_{2}$闭合时,电压表的示数为$5V$,则灯$L_{1}$两端的电压为______$V$,灯$L_{2}$两端的电压为______$V$。

答案： 2 3

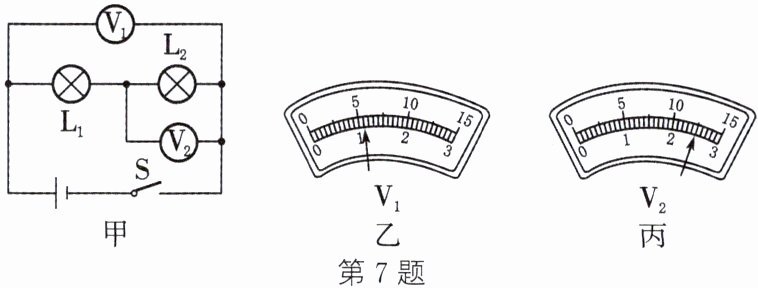

7. 如图甲所示的电路中,电压表所用的量程不明,当开关$S$闭合后,电压表$V_{1}和V_{2}$的示数分别如图乙、丙所示,则电压表$V_{1}$用的量程是______$V$,电压表$V_{2}$用的量程是______$V$,小灯泡$L_{1}两端的电压U_{1}= $______$V$。

答案： 0～15 0～3 3
