《2025年通城学典课时作业本九年级物理上册苏科版江苏专版》

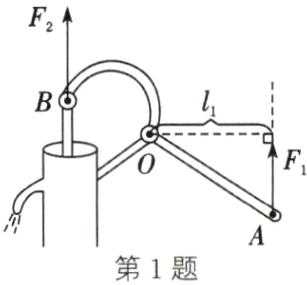

1. 如图所示,活塞式抽水机 AOB 部分可视为杠杆,O 为支点,请画出作用在手柄 A 点的动力 $ F_{1} $ 的动力臂 $ l_{1} $ 和 B 点所受阻力 $ F_{2} $ 的示意图。

答案：
如图所示

2. (2024·苏州模拟)如图所示,画出作用在 A 点使挂着毛巾的衣架保持水平平衡的最小力 F 及其力臂 l。

答案：
如图所示

3. (2024·常州溧阳期中)用如图所示的“开瓶起子”开瓶盖,A、B 两点中______点是支点,开瓶盖时在 C 点处施加______(向上/向下)的力,“开瓶起子”是______(省力/等臂/费力)杠杆。

答案： A 向上 省力

4. (2024·河南)人体中有很多结构可简化为杠杆。如图,手提起物体时,桡骨在肱二头肌的收缩牵引下绕肘关节转动,这是一种______杠杆,此过程中肱二头肌收缩的距离______(大于/等于/小于)手移动的距离。

答案： 费力 小于

5. 如图是小华做“探究杠杆平衡条件”实验时的情形,下列操作能使杠杆在水平位置平衡的是 ()

A. 增加钩码的个数
B. 向左调节平衡螺母
C. 向右移动钩码
D. 减小弹簧测力计的拉力

答案： C

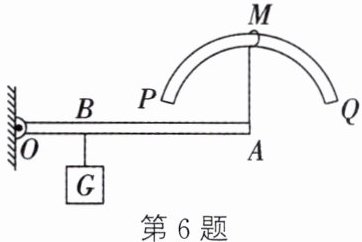

6. 如图所示,在杠杆 OA 的 B 处悬挂一个重物 G,A 端用细绳吊在小圆环 M 的下面,且细绳长 AM 等于圆弧环 PQ 的半径,此时杠杆恰处于水平状态,A 点与圆弧环 PQ 的圆心重合。在小圆环 M 从 P 点逐渐沿顺时针方向滑到 Q 点的过程中,细绳对 A 端的作用力大小 ()

A. 逐渐变大
B. 逐渐变小
C. 先变大后变小
D. 先变小后变大

答案： D
