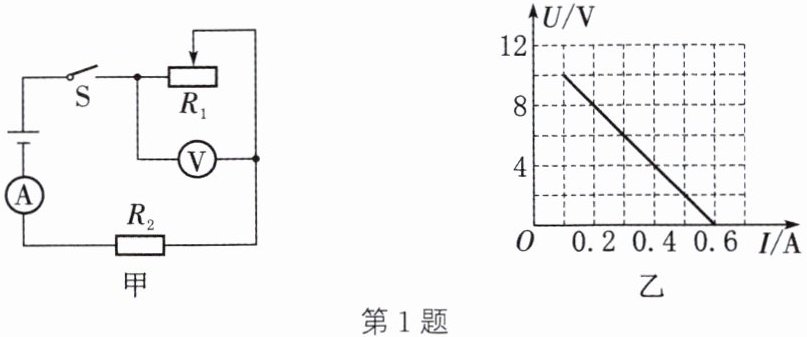

1. 如图甲所示,电源电压保持不变,$R_{2}$是定值电阻。闭合开关,将滑动变阻器$R_{1}$的滑片从最右端滑到最左端,电压表示数$U与电流表示数I$的变化关系如图乙所示,下列说法正确的是 ()

A. 电源电压为 10 V
B. 电路中允许通过的最大电流为 0.5 A
C. 变阻器$R_{1}$接入电路的最大阻值为 100 Ω
D. 定值电阻$R_{2}$的阻值为 40 Ω

答案： C

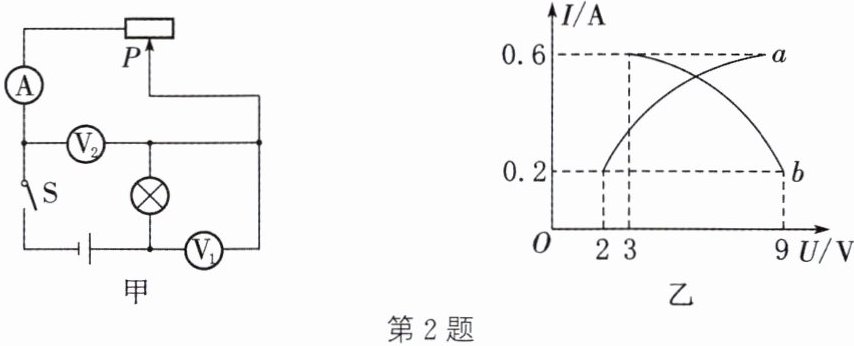

2. (易错题)(2023·鄂州)如图甲所示,电源电压恒定,闭合开关 S 后,将滑动变阻器的滑片从最右端移至灯正常发光的位置,此过程中电流表示数与两个电压表示数的关系图像如图乙所示。下列说法正确的是 ()

A. 曲线 a 是电流表示数与电压表$V_{2}$示数的关系图像
B. 电源电压为 11 V
C. 灯正常发光时的电流为 0.2 A
D. 滑动变阻器的最大阻值是 15 Ω

答案： B [易错分析]正确判断出电流表示数与两电压表示数对应的关系图像。当滑片位于最右端时，变阻器接入电路中的电阻最大，电路中的电流最小，由串联电路的分压原理可知，滑动变阻器两端的电压最大即电压表$V_{2}$的示数最大，灯泡两端的电压最小即电压表$V_{1}$的示数最小，据此判断出电流表与两电压表示数变化对应的关系图像。

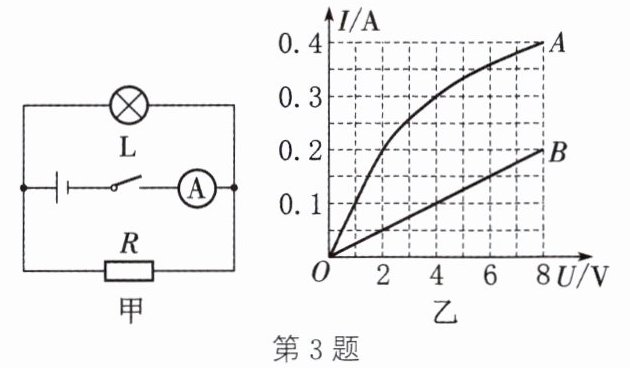

3. 将小灯泡 L 和定值电阻 R 接在如图甲所示的电路中,两者的 I-U 关系图像如图乙所示,其中图线____(A/B)表示电阻 R 的 I-U 关系,电阻 R 的阻值为____Ω;若电源电压为 4 V,则电流表示数为____A;若电流表示数为 0.25 A,则电源电压为____V。

答案： B 40 0.4 2

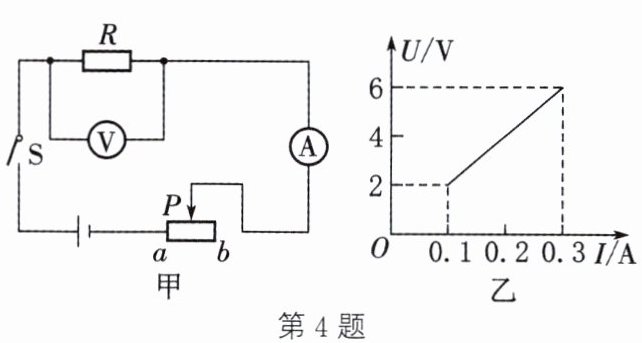

4. 如图甲所示的电路中,电源电压保持不变,闭合开关后,滑片 P 由 b 端滑到 a 端,电压表示数 U 与电流表示数 I 的变化关系如图乙所示,则定值电阻为____Ω,滑动变阻器最大阻值为____Ω,电源电压为____V。

答案： 20 40 6
