《2025年通城学典课时作业本九年级物理上册苏科版江苏专版》

21. (2024·扬州期末)恐怖分子在公共场所安装了定时炸弹,其引爆装置如图所示,当起爆器中有电流通过时就会引起爆炸。
(1)起爆前,定时开关S是______(闭合/断开)的。
(2)电路中要安装一个灯泡,在起爆前起到______的作用。
(3)设定起爆时间一到,定时开关S会立即自动由一种状态切换成另一种状态而发生爆炸。为使引爆装置停止工作,拆弹专家应在图中______(a/b)处剪断导线。拆除前起爆器上______(有/没有)电流通过。

答案： （1）闭合 （2）保护电路 （3）a 没有

22. (2024·淮安)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池。
(1)用电压表测量电压,该水果电池电压为______V,水果电池是将______能转化为电能。
(2)该水果电池正极是______(铁片/铜片)。
(3)为获得更高电压,可以将多个水果电池______联。

答案： （1）0.6 化学 （2）铜片 （3）串

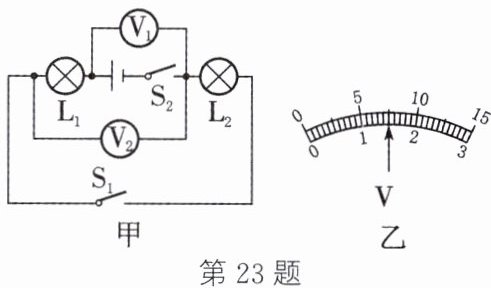

23. (2025·镇江丹徒模拟)如图甲所示电路中,当闭合开关$S_1$和$S_2$后,两个电压表的指针均如图乙所示,则灯泡$L_1$和$L_2$两端的电压分别为______V和______V;若断开开关$S_1,$则灯$L_1______($不能/仍然)发光,电压表$V_2$的示数将______(变大/不变/变小)。

答案： 6 1.5 不能 变大

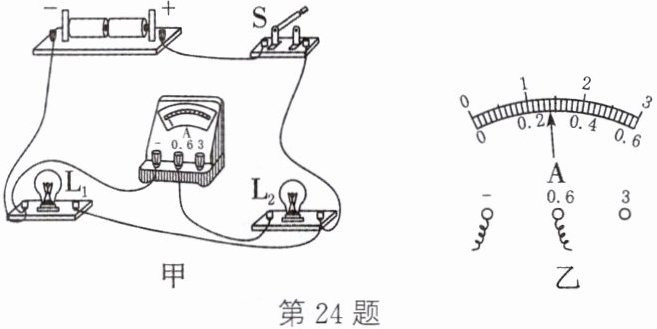

24. (2024·无锡锡山期末)如图甲所示是“探究并联电路中的电流关系”时的实验电路,应选择规格______(相同/不相同)的灯泡进行实验,电流表测通过$______(L_1/L_2)$的电流,电流表读数如图乙所示,读数为______A。

答案： 不相同 $L_{2}$ 0.28

25. 在图中,根据电流方向填入电池和电流表的符号,使电路成为并联电路。

答案：
如图所示

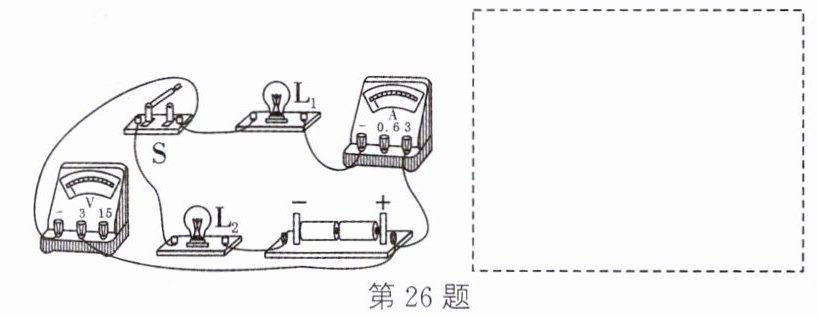

26. 根据图示的实物连接图,在虚线框中画出电路图。

答案：
如图所示
