《2025年通城学典课时作业本九年级物理上册苏科版江苏专版》

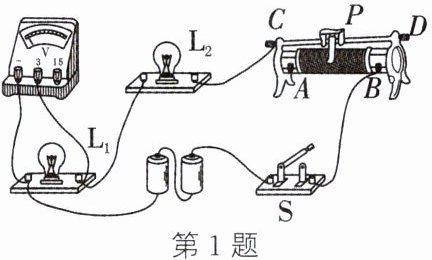

1. 如图所示的电路,闭合开关,观察发现灯泡$L_{1}$亮、$L_{2}$不亮,调节滑动变阻器滑片$P$,灯泡$L_{1}$的亮度发生变化,但灯泡$L_{2}$始终不亮,出现这一现象的原因可能是 ()

A. 灯泡$L_{2}$的灯丝断了
B. 滑动变阻器短路了
C. 滑动变阻器接触不良
D. 灯泡$L_{2}$短路了

答案： D

2. 如图所示,闭合开关$S$时,灯泡$L_{1}$、$L_{2}$都不亮,用一根导线的两端接触$a$、$b$两点时两灯也不亮;接触$b$、$c$两点时,两灯仍不亮;接触$c$、$d$两点时,两灯都亮。则下列分析中正确的是 ()

A. 灯$L_{1}$可能短路
B. $L_{2}$的灯座处可能接触不良
C. 开关$S$处可能断路
D. 上述分析均不对

答案： C

3. 如图所示电路中,电源两端电压保持不变。开关$S$闭合后,灯$L_{1}$、$L_{2}$都亮。一段时间后,灯$L_{1}$突然不亮,同时灯$L_{2}$变得更亮,电流表的示数变大。产生这一现象可能是由于 ()

A. 灯$L_{1}$被短路
B. 灯$L_{1}$断路
C. 灯$L_{2}$被短路
D. 灯$L_{2}$断路

答案： A

4. 在如图所示的电路中,电源电压不变,电阻$R_{1}或R_{2}$中的一个出现了断路故障。
(1) 若开关$S$从断开到闭合时,电流表示数不变,则故障是____。
(2) 若开关$S$断开时,电流表示数为零,则故障是____。

答案：
(1)$R_{2}$断路
(2)$R_{1}$断路

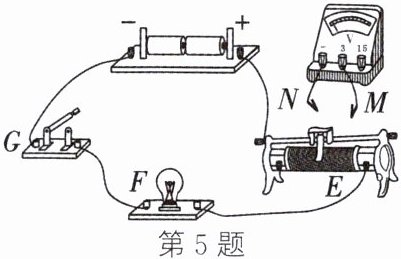

5. 如图,闭合开关,灯泡不亮。在闭合开关且不拆开导线的情况下,将$N$接电源负极,$M依次试触E$、$F$、$G$接线柱,发现电压表示数第一次接近$3V$,后两次为零。若故障只有一个,则可能是 ()

A. 电源没电
B. 开关断路
C. 灯泡断路
D. 滑动变阻器断路

答案： C
