《2025年通城学典课时作业本九年级物理上册苏科版江苏专版》

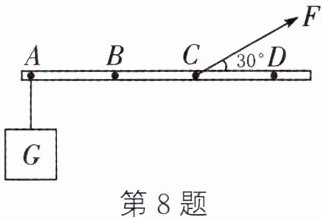

8. 如图所示为一轻质硬棒,在A点悬挂重物G,在C点作用一拉力F,使硬棒水平静止,则硬棒的支点可能在 ()

A. A点
B. B点
C. C点
D. D点

答案： D

9. 如图所示为指甲剪的示意图,F是剪指甲时施加的一个力,则下列关于指甲剪的说法正确的是 ()

A. 指甲剪只由一个杠杆组成
B. 指甲剪由两个杠杆组成
C. 对杠杆ABC,若以B为支点,则动力臂是l
D. 对杠杆ABC,若以B为支点,则动力臂是BC

答案： C

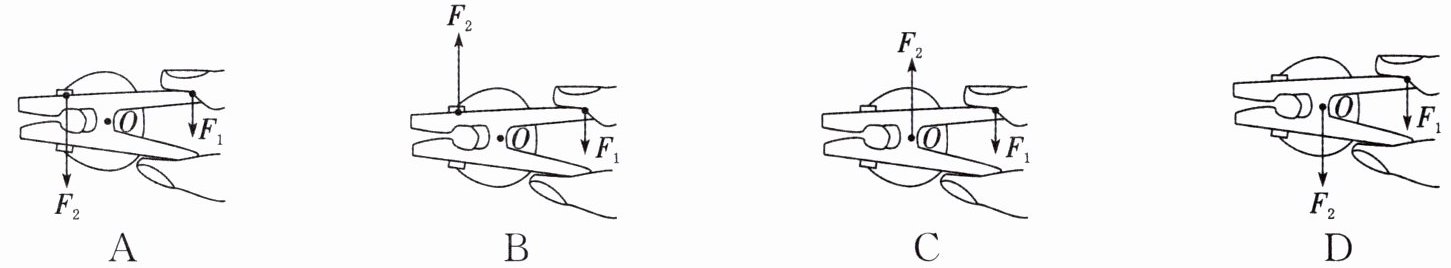

10. 下列用力打开夹子的过程中,标注的夹子支点、动力、阻力正确的是 ()

答案： A

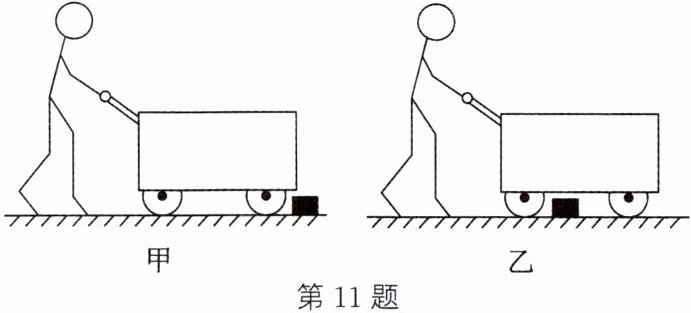

11. 在列车上,列车员推着餐车销售物品。如图甲所示,当餐车的前轮遇到障碍物时,他向下按扶把,这时餐车可视为杠杆,支点在______;如图乙所示,当后轮遇到障碍物时,他向上提扶把,这时餐车可视为杠杆,支点在______。(前轮/后轮)

答案： 后轮 前轮

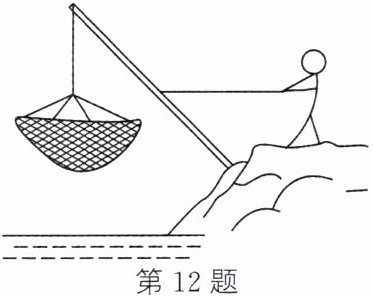

12. 如图是渔民在小河捕鱼的情景,请画出此渔民使渔网上升时杠杆的动力及动力臂。

答案： 如图所示

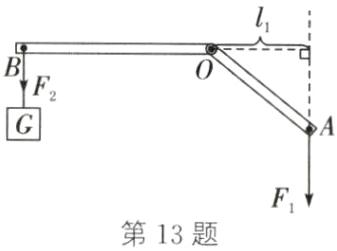

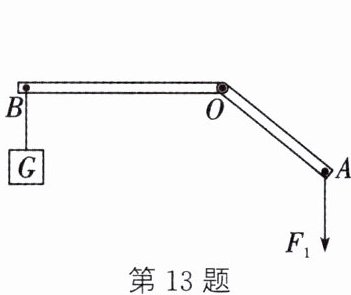

13. (2023·南通)如图,杠杆AOB保持静止,O为支点,请作出动力$F_{1}的力臂l_{1}和阻力F_{2}$。

答案：
如图所示
　　　　　　　　

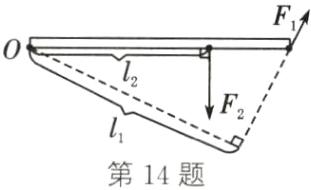

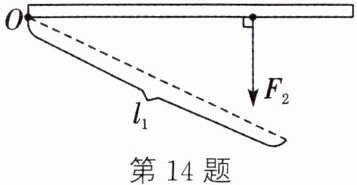

14. (易错题)如图所示,一个可绕O点转动的杠杆处于静止状态,已知阻力$F_{2}的方向以及动力F_{1}的力臂l_{1}$,请在图中补全阻力$F_{2}的力臂l_{2}以及动力F_{1}$。

答案：
如图所示
　　　　　　　　　
[易错分析] 确定动力 $ F_{1} $ 的作用点和方向。根据力和力臂的垂直关系，过力臂 $ l_{1} $ 的右端，作垂直于力臂 $ l_{1} $ 的直线，与杠杆的交点为力 $ F_{1} $ 的作用点，力的作用点作用在杠杆上；已知阻力 $ F_{2} $ 的方向向下，那么力 $ F_{1} $ 的方向应向上，动力与阻力对杠杆的作用效果相反。
