《2025年通城学典课时作业本九年级物理上册苏科版江苏专版》

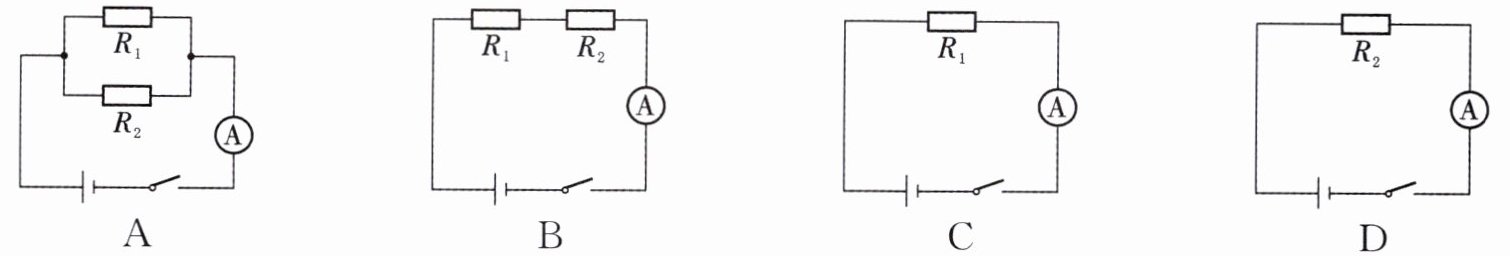

9. 下列电路中,已知电源电压相等,且$R_{1}＜R_{2}$,开关闭合后,电路中电流表的示数最大的是 ()

A
B
C
D

答案： A

10. 在如图所示的电路中,开关S从断开到闭合,电流表A两次示数之比为1:3,若将电阻$R_{1}$、$R_{2}$串联在同一电路中,则$R_{1}$、$R_{2}$两端的电压之比为 ()

A. 2:1
B. 3:2
C. 2:3
D. 1:2

答案： A

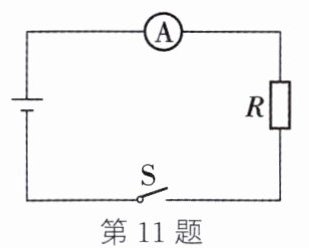

11. 如图所示,电源电压不变,电阻$R= 10Ω$,闭合开关S,电流表的示数为0.6A,若要使电流表的示数变为1.2A,则下列操作中,可行的是 ()

A. 在电阻R两端并联一个5Ω的电阻
B. 在电阻R两端并联一个10Ω的电阻
C. 在电路中串联一个5Ω的电阻
D. 在电路中串联一个10Ω的电阻

答案： B

12. 如图所示,电源电压为5V,$R_{1}= 5Ω$,$R_{2}= 10Ω$,当闭合开关后,两电表有示数且保持稳定,则甲电表的示数为______,乙电表的示数为______。

答案： $1A$ $5V$

13. 如图所示电路,电阻$R_{1}$的阻值为10Ω,闭合开关后,电流表示数为0.6A。
(1) 求电源电压U。
(2) 若在虚线框内部分电路中接入一个电阻$R_{2}$,使得接入前后电流表的示数变化0.3A,求$R_{2}$的阻值。

答案： （1）$U = U_{1} = I_{1}R_{1} = 0.6A×10Ω = 6V$ （2）若$R_{2}$串联在电路中，则$I_{串} = I_{1} - 0.3A = 0.6A - 0.3A = 0.3A$，$R_{总} = \frac{U}{I_{串}} = \frac{6V}{0.3A} = 20Ω$，$R_{2} = R_{总} - R_{1} = 20Ω - 10Ω = 10Ω$；若将$R_{2}$并联在电路中，则$I_{2} = 0.3A$，$R_{2}' = \frac{U}{I_{2}} = \frac{6V}{0.3A} = 20Ω$

14. 如图所示的电路中,$R_{1}$的阻值为15Ω,电源电压保持6V不变,电流表的量程为0~0.6A,求:
(1) 开关S闭合、$S_{1}$断开时,电流表的示数。
(2) 开关S、$S_{1}$都闭合时,保证电流表安全,电阻$R_{2}$的最小阻值。

答案： （1）开关$S$闭合、$S_{1}$断开时，只有$R_{1}$工作，电流表测量的是通过$R_{1}$的电流，通过$R_{1}$的电流$I_{1} = \frac{U}{R_{1}} = \frac{6V}{15Ω} = 0.4A$，即电流表示数为$0.4A$ （2）开关$S$、$S_{1}$都闭合时，$R_{1}$、$R_{2}$并联，根据电流表量程可知，干路的总电流最大为$0.6A$，通过电阻$R_{2}$的最大电流$I_{2} = I - I_{1} = 0.6A - 0.4A = 0.2A$；$R_{2}$两端的电压$U_{2} = U = 6V$，$R_{2}$的最小阻值$R_{2} = \frac{U_{2}}{I_{2}} = \frac{6V}{0.2A} = 30Ω$
