《2025年通城学典课时作业本九年级物理上册苏科版江苏专版》

1. (2023·自贡)如图所示,用充电宝给手机充电时,充电宝相当于电路中的 ()

A. 开关
B. 电源
C. 用电器
D. 导线

答案： B

2. 如图所示,两个灯泡始终完好,当开关S断开时,两个灯泡的发光情况是______;当开关S闭合时,两个灯泡的发光情况是______。

答案： $L_{1}$、$L_{2}$均发光 $L_{2}$发光，$L_{1}$不发光

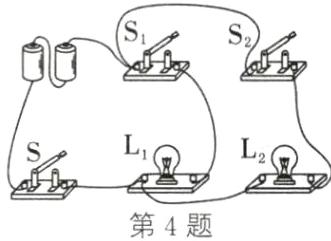

3. 如图所示,只闭合开关______,灯泡$L_1$和$L_2$串联;只闭合开关______,灯泡$L_1$和$L_2$并联;同时闭合开关______,会烧坏电源和导线。

答案： $S_{2}$ $S_{1}$、$S_{3}$ $S_{1}$、$S_{2}$、$S_{3}$

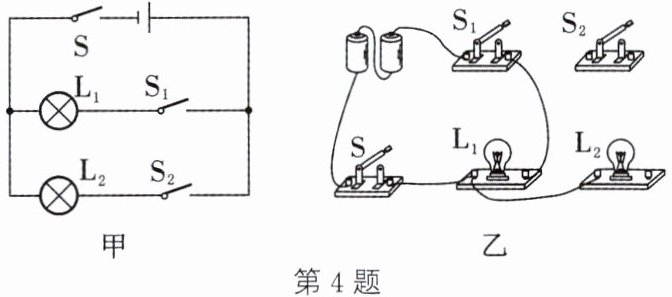

4. 根据如图甲所示的电路图,请你用笔画线代替导线完成图乙中实物的连接。

答案：
如图所示

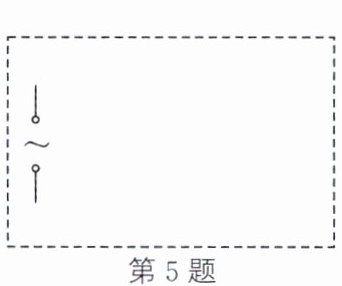

5. 电冰箱冷藏室中的照明灯L由门控开关$S_1$控制,压缩机由温控开关$S_2$控制,要求照明灯和压缩机既能单独工作又能同时工作,请设计电路,在虚线框中画出电路图。

答案：
如图所示

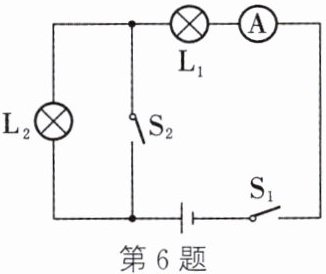

6. 如图所示,当开关$S_1$闭合$,S_2$断开时,电流表A的示数为0.24 A,则通过灯$L_1$的电流是______A,通过灯$L_2$的电流是______A;当$S_1$和$S_2$都闭合时,电流表的示数为0.56 A,则此时通过灯$L_1$的电流为______A,通过灯$L_2$的电流为______A。

答案： 0.24 0.24 0.56 0

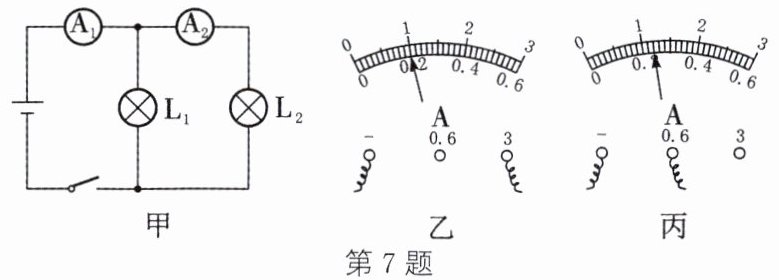

7. 小明要利用电流表测量通过小灯泡的电流,他连接了如图甲所示的电路。
(1)按电路图连接电路,两盏灯的连接方式是______,电流表$A_2$测量通过灯______的电流。
(2)检查无误后,闭合开关,电流表示数如图乙、丙所示,通过灯$L_1$的电流是______A。
(3)若工作一段时间后$L_1$断路,则电流表$A_1$的示数将$______,A_2$的示数将______。(变大/不变/变小)

答案： （1）并联 $L_{2}$ （2）0.76 （3）变小 不变
