《2025年通城学典课时作业本九年级物理上册苏科版江苏专版》

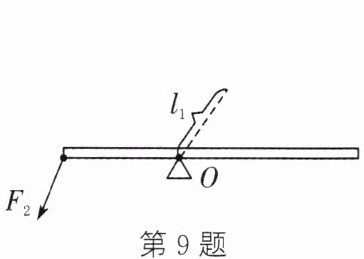

9. 如图所示,一轻质杠杆在力$F_{1}$、$F_{2}$的作用下处于静止状态。$l_{1}是力F_{1}$的力臂,请在图中画出$F_{2}的力臂l_{2}和力F_{1}$的示意图。

答案：
如图所示
第9题

10. 如图所示,$O$为支点,$l_{1}为动力F_{1}$的力臂,请作出此杠杆的动力$F_{1}和阻力F_{2}$的示意图。

答案：
如图所示
第10题

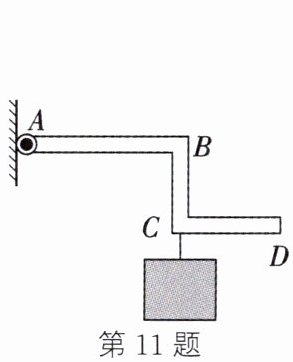

11. 画出图中杠杆平衡时,作用在杠杆上的最小力和该力的力臂。

答案：
如图所示
第11题

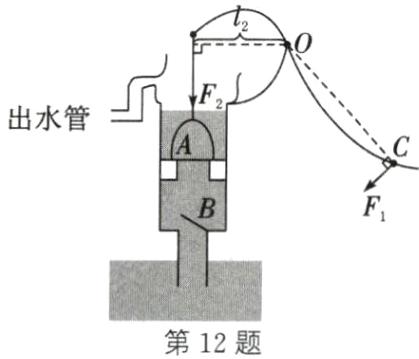

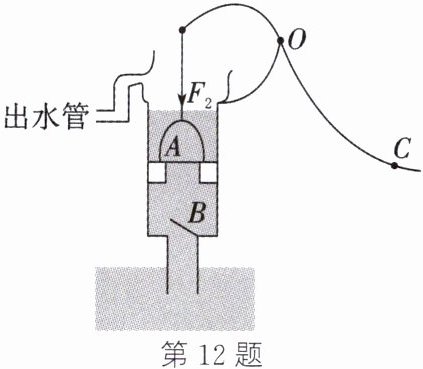

12. (2023·眉山)学校组织学生参加劳动实践活动,在基地发现了一台活塞式抽水机,在杠杆上的$C$处用力便可取水。请在图中画出:
(1) 阻力$F_{2}的力臂l_{2}$。
(2) 在$C处所用最小力F_{1}$的示意图。

答案：
如图所示
第12题

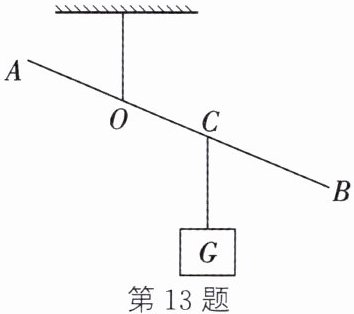

13. (2023·郴州)如图所示,$O$为支点,杠杆$AB$平衡时,画出施加在杠杆上最小动力$F_{1}$的示意图。

答案：
如图所示
第13题

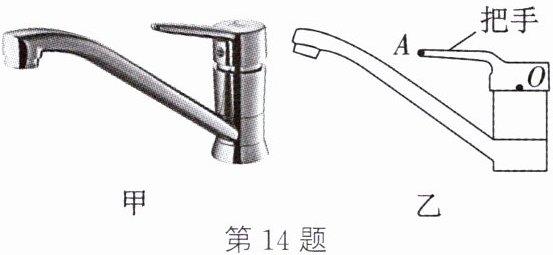

14. (2025·陕西模拟)小明在帮妈妈做饭时观察到厨房的水龙头如图甲所示,用力抬起把手,就可打开水龙头。水龙头的结构示意图如图乙所示,若将把手视为可绕$O$点转动的杠杆,请在图乙中$A点画出打开水龙头的最小动力F$的示意图。

答案：
如图所示
第14题

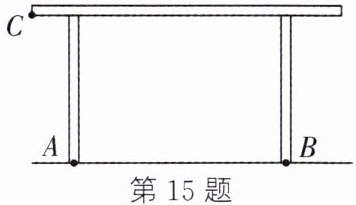

15. 如图所示,在$C点用力把桌腿A$抬离地面时,桌腿$B$始终没有移动,请在$C点画出最小作用力F及其力臂l$的示意图。

答案：
如图所示
第15题

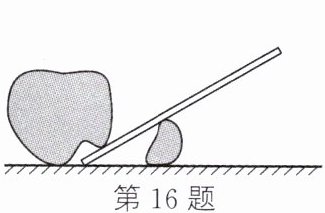

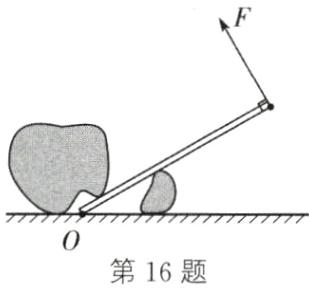

16. 用一根钢棒撬动地面上的一块大石头,如图所示,请你在图中作出最省力时的动力$F并标出相应支点O$的位置。

答案：
如图所示
第16题
