《2025年启东中学作业本九年级物理下册沪粤版》

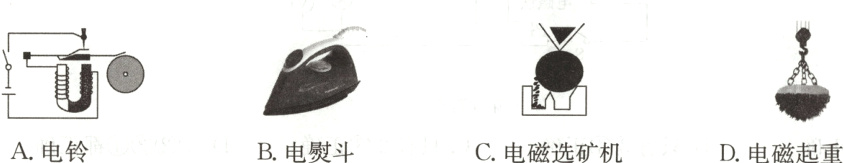

1 如图所示的设备或电器中，其主要工作原理与电磁铁无关的是（ ）

答案： B

2. 如图所示是做“制作、研究电磁铁”实验的一组示意图，其中甲、乙、丙三图中，线圈的匝数相同，而丁图中线圈的匝数是前面三个线圈的2倍. 已知I₂＞I₁，则下列分析中错误的是（ ）

A. 比较图甲、图乙，知电磁铁通电时才有磁性
B. 比较图甲、图丙，知电磁铁通电电流增大，磁性增强
C. 比较图甲、图丁，知电磁铁通电电流增大，磁性增强
D. 比较图丙、图丁，知电磁铁通电电流相同时，线圈匝数增多，磁性增强

答案： C

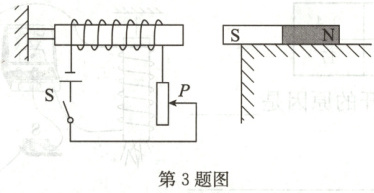

3. （改编题）如图所示，条形磁铁置于水平桌面上，电磁铁与条形磁铁处于同一水平线放置，且左端固定，当开关S闭合，电路中滑动变阻器的滑片P逐渐向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到的摩擦力（ ）

A. 方向向右，逐渐减小
B. 方向向右，逐渐增大
C. 方向向左，逐渐减小
D. 方向向左，逐渐增大

答案： A

4.  （2024·安徽阜阳一模）在探究“影响电磁铁磁性强弱的因素”实验中，小明用铁钉制成简易电磁铁甲、乙，并设计了如图所示的电路. 闭合开关S，下列分析判断正确的是（ ）

A. 电磁铁甲上端是N极
B. 电磁铁甲、乙能吸引大头针，其原因是通电导体在磁场中受到力的作用
C. 电磁铁乙吸引大头针比电磁铁甲多，说明通过电磁铁乙的电流大于通过电磁铁甲的电流
D. 仅对调电源的正负极，电磁铁甲和乙吸引大头针的数目均不变

答案： D
