6.(2024·安徽)如图所示的电路中，电源两端电压保持不变，R为定值电阻。闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端滑到A端，电压表V₁、电压表V₂、电流表A示数变化量的绝对值分别为ΔU₁、ΔU₂、ΔI. 则 ( )

A. 电流表A的示数变大，电压表V2的示数变大
B. 电流表A的示数变小，电压表V1的示数变小
C. ΔU1与ΔI的比值大于R的阻值
D. ΔU2与ΔI的比值等于R的阻值

答案： D     点拨:由题电路图可知,定值电阻R与滑动变阻器串联，电压表V₁测R两端的电压，电压表V₂测滑动变阻器两端的电压，电流表A测电路中的电流.闭合开关S，将滑片P由B端向A端滑动一段距离后，滑动变阻器连入电路中的电阻变小，电路总电阻变小，由欧姆定律I=$\frac{U}{R}$可知，总电流变大,即电流表示数变大;根据U=IR可知,R两端的电压变大，由串联电路电压的规律可知，滑动变阻器两端电压变小，即电压表V₁示数变大，电压表V₂示数变小，故AB错误;因串联电路中总电压等于各分电压之和，所以两电压表示数变化量的绝对值相等，即ΔU₁ = ΔU₂，所以ΔU₁与ΔI的比值、ΔU₂与ΔI的比值都等于R的阻值，故C错误，D正确，故选D.

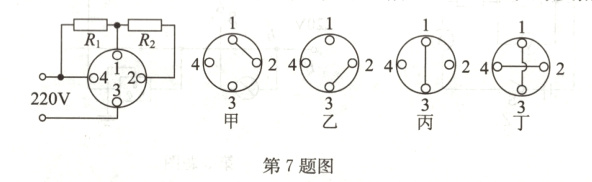

7. 如图所示是某电器内部的电路结构图，R1、R2为阻值相同的电热丝，不同的连接方式其发热功率不同，下列说法不正确的是 ( )

A. 甲的发热功率与丙的发热功率相等
B. 丁的发热功率是丙的发热功率的2倍
C. 丙的发热功率是乙的发热功率的2倍
D. 丁的发热功率是乙的发热功率的4倍

答案： A

8. 具有防雾、除露、化霜功能的汽车智能后视镜能保障行车安全，车主可通过旋钮开关实现功能切换。如图是模拟加热原理图，其中测试电源的电压为10V，四段电热丝电阻均为10Ω，防雾、除露、化霜所需加热功率依次增大。下列说法正确的是 ( )

A. 开关旋至“1”挡，开启化霜功能
B. 开启防雾功能，电路总电阻为5Ω
C. 化霜与防雾电路的总功率之差为15W
D. 从防雾到除露，电路总电流变化了1A

答案： C

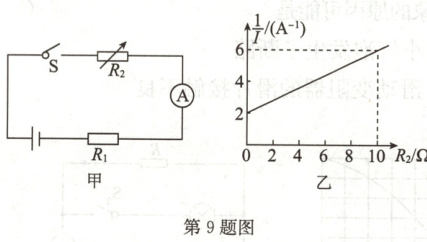

9. 如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图像。则定值电阻R1与电源电压U的大小分别为 ( )


A. 5Ω 30V
B. 5Ω 2.5V
C. 10Ω 20V
D. 10Ω 10V

答案： B

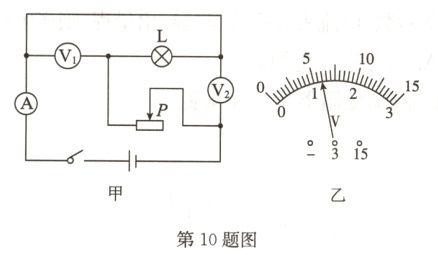

10.(多选)(2024·云南丽江二模)如图甲所示的电路，电源电压保持不变。电流表的量程为“0～0.6A”，滑动变阻器的规格为“20Ω 2A”，小灯泡L的额定电流为0.5A. 将滑片P移到阻值最大端，闭合开关S，发现两个电压表的指针偏转角度相同，如图乙所示。移动滑片P，当小灯泡L正常发光时，其中一个电压表的指针又偏转了13个小格。在保证电路安全的情况下，下列说法正确的是 ( )

A. 电路中小灯泡L与滑动变阻器并联
B. 小灯泡L的额定功率为1.25W
C. 电路中的最大功率为3.6W
D. 电压表V2的示数始终为6V

答案： BD
