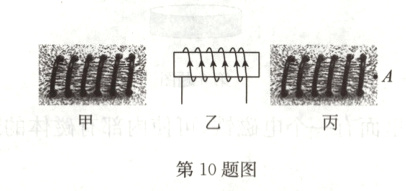

10.  (2024·安徽)图甲所示为小明同学用铜导线穿过硬纸板绕制而成的螺线管. 他先在水平放置的硬纸板上均匀地撒满铁屑，然后在螺线管中通入图乙所示的电流，轻敲纸板，观察到铁屑的排列情况如图丙所示.
(1)由图丙中的铁屑排列情况可以得出：通电螺线管外部的磁场与______(选填“条形”或“蹄形”)磁体的磁场相似.
(2)若将一小磁针放置在图丙中通电螺线管右端轴线上的A处，则小磁针静止时N极的指向水平向______(选填“左”或“右”).

答案：
(1)条形　
(2)左

11.  如图所示，闭合开关后，根据小磁针静止时的指向，可以判断出电源左端是______(选填“正”或“负”)极，条形磁体的右端是______(选填“N”或“S”)极.

答案： 正　S

12  如图，请标出磁感线的方向及静止时小磁针的N极.

答案：
如答图所示
　　

13.  (2024·安徽安顺模拟)如图所示，两个线圈分别套在光滑的玻璃棒上，均能自由滑动，当开关闭合时，若这两个线圈将相互吸引，将线圈正确接入电路，并在括号上标出C端的极性.

答案：
如答图所示

14.（2024·安徽六安校级三模）某实验小组探究“通电螺线管外部磁场的特点”.

（1）将螺线管安装在一块有机玻璃板上，连入电路中. 在板面上均匀地撒满铁屑，闭合开关并轻敲玻璃板面，观察到铁屑分布情况如图甲所示. 铁屑的分布情况与______磁铁周围铁屑的分布情况相似.
（2）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极（涂黑的一端）所指方向如图乙所示. 对调电源正负极，闭合开关，小磁针静止时N极所指方向如图丙所示，说明通电螺线管外部磁场的方向与______有关.

答案：
(1)条形
(2)电流方向
