《2025年启东中学作业本九年级物理下册沪粤版》

1.  电磁继电器的工作过程利用了 （ ）
A.电流的化学效应
B.电流的光效应
C.电流的磁效应
D.电流的热效应

答案： C

2. 如图所示是电磁继电器的构造和工作电路示意图.要使电磁铁对衔铁的吸引力变大，以下做法可行的是 （ ）
A.去掉电磁铁线圈中的铁芯 B.减少电磁铁线圈的匝数
C.增大电源A的电压 D.增大电源B的电压
　　　　　　 　　　

答案： C

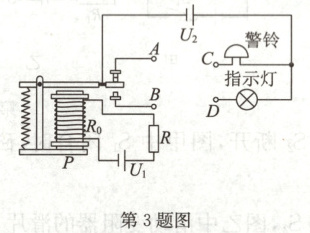

3. （2024·湖南益阳二模）小明利用热敏电阻设计了一个过热自动报警电路，如图所示.将热敏电阻R安装在需要探测温度的地方，当环境温度正常时，继电器衔铁与上触点接触，下触点分离，指示灯亮；当环境温度超过某一值时，继电器衔铁与下触点接触，上触点分离，警铃响.图中热敏电阻R的阻值随温度升高而减小，继电器线圈用漆包线绕成，阻值恒为R₀.下列说法正确的是 （ ）


A.线圈下端P的磁极是N极
B.接线柱A应与接线柱C相连，接线柱B与接线柱D相连
C.当环境温度升高时，继电器线圈的磁性增强
D.当环境温度升高时，热敏电阻两端的电压升高

答案： C 点拨:由安培定则可判断出线圈的下端P的极性是S极,故A错误;由题中“当环境温度正常时,继电器衔铁与上触点接触,下触点分离,指示灯亮;当环境温度超过某一值时,继电器衔铁与下触点接触,上触点分离,警铃响”,所以警铃的接线柱C应与接线柱B连,指示灯的接线柱D应与接线柱A相连,故B错误;当环境温度升高时,热敏电阻R的阻值随温度升高而减小,根据串联分压原理可知热敏电阻两端的分压将减小,同时电路总电阻减小,根据欧姆定律I=$\frac{U}{R}$可知电路电流增大,由此可知继电器线圈的磁性增强,故C正确,D错误,故选C.

4. 电磁继电器主要由 ________、________、弹簧动触点和静触点组成.

答案： 电磁铁　衔铁

5.为避免点燃烟花造成人员伤害.小明设计了烟花定时自动点火装置，原理如图所示.装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间.为完善设计方案，还需要在_____（选填“a”或“b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作.开关闭合后，点燃烟花前，定时器在电路中应处于________状态，目的是________________.
　　　　　　　　　　　　　　

答案： α　短路　使点火器不能有电流通过
